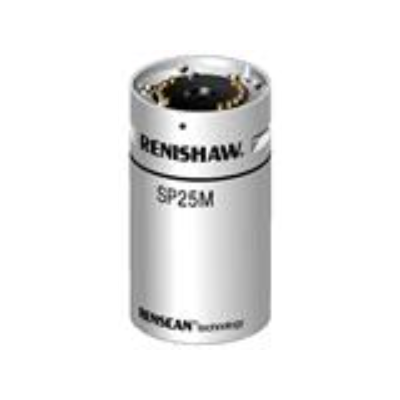

A-2237-1000 Сканирующий зонд SP25M Renishaw

Универсальная сканирующая система - Сканирующий зонд SP25M

SP25M состоит из двух датчиков в одном корпусе. Пользователи могут выбирать между пятью сканирующими модулями (которые могут использоваться со стилусами M3 длиной от 20 мм до 400 мм) и модулем-адаптером, совместимым с модулями-зондами Renishaw серии TP20. Эта возможность позволяет выполнять сканирование и зондирование с помощью сенсорного триггера в одной системе зондов.

Компактный размер и возможность установки на автошарнире делают SP25M совместимым с насадками PH10M PLUS / PH10MQ PLUS и PH6M. Его также можно установить на многопроводную удлинительную штангу. В сочетании эти комбинации обеспечивают отличный охват и доступ к деталям.

Набор модулей позволяет пользователям SP25M со временем расширять возможности прибора.

Каждый сканирующий модуль SM25-# оптимизирован с точки зрения коэффициента усиления и жёсткости пружины в соответствии с указанным диапазоном длин стилусов. Для каждого модуля предусмотрен соответствующий держатель стилуса SH25-#.

Держатели стилусов SH25-3 и SH25-4 имеют фиксированный стержень из углеродного волокна, на который крепится стилус M3, подобранный для обеспечения правильной рабочей длины.

В то время как SP25M может работать с изогнутыми (непрямыми) стилусами при использовании модулей сканирования SM25-1 / 2 / 3 / 4 / 5 и оригинальных стандартных держателей стилусов (SH25-1 / 2 / 3 / 4 / 5), для оптимальной метрологии, когда требуются большие смещения, компания Renishaw рекомендует линейку держателей стилусов SH25-2A / 3A / 4A, специально разработанную для решения задач, связанных с такими стилусами.
