A-4038-0001 Датчик OMP60 (традиционный сигнал) Legacy RENISHAW

Датчик OMP60 A-4038-0001 (legacy) KIT RENISHAW

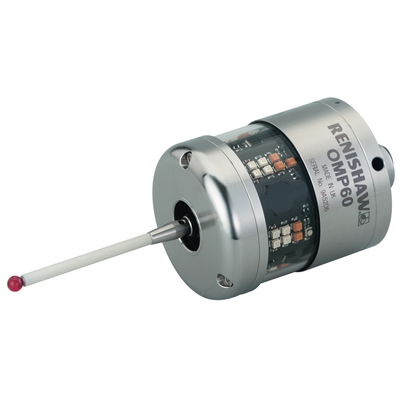

OMP60 Renishaw — это компактный контактный триггерный 3D-датчик с оптической передачей сигналов. Он предназначен для установки заготовок и контроля их обработки на средних и крупных обрабатывающих центрах. Этот датчик сокращает время подготовки к работе на 90 %, уменьшает количество брака и снижает затраты на крепёжные элементы.

Применение датчика OMP60 RENISHAW: Контроль заготовки и наладка на обработку на средних и крупногабаритных обрабатывающих центрах и малогабаритных многоцелевых станках.

Традиционный режим
При использовании схемы (фильтра) оптимизации сигналов запуска повышается устойчивость датчиков по отношению к такого рода воздействиям.
При использовании традиционного метода (фильтр запуска включен) время активации (включения) датчика увеличивается на 1 с. По этой причине, возможно, окажется необходимым внести некоторые изменения в измерительные циклы с тем, чтобы учесть увеличение времени активации

Технические характеристики:

• способ передачи сигнала: передача оптического сигнала инфракрасного диапазона;
• рабочий диапазон: до 6 метров;
• срок службы батареек в режиме ожидания: не более 1767 дней;
• срок службы батареек при непрерывном использовании: не более 690 часов.

Плюсы:

• компактный размер;
• надёжная конструкция;
• высокая точность измерений;
• простота использования;
• совместимость с различными обрабатывающими центрами и станками.

Минусы:

• ограниченный рабочий диапазон;
• необходимость замены батареек

Габариты: • Длина 76 мм • Диаметр 63 мм

Вес: • С элементами питания 885 г • Без элементов питания 836 г

Способ передачи сигнала: • Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного) Метод включения: • Оптический M-код, вращением или выключатель на оправке Метод выключения: • Оптический M-код, таймер, вращением или выключатель на оправке Максимальная частота вращения шпинделя: • 1000 об/мин Рабочий диапазон: • До 6 м

Направление измерений: • ±X, ±Y, +Z Односторонняя повторяемость: • 1,00 мкм 2σ — для щупа длиной 50 мм Допустимый перебег щупа: • Плоскость XY ±18° • Плоскость Z  11 мм

Степень защиты IP: • IPX8, BS EN 60529:1992+A2:2013 (IEC 60529:1989+A1:1999+A2:2013)

Схематическое изображение и габаритные размеры датчика OMP60 RENISHAW:

Для обеспечения оптимальных характеристик передачи сигнала необходимо протирать окно датчика чистой ветошью, чтобы удалить налет, образовавшийся в процессе механообработки.
