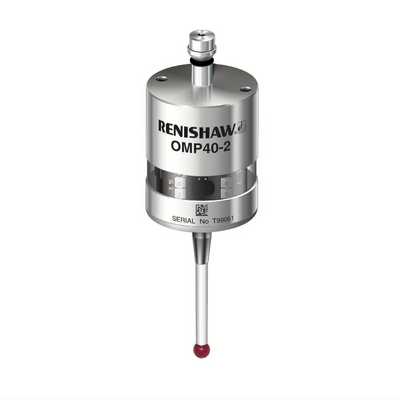

A-4071-0001 Датчик OMP40-2 KIT OPT/OPT (LEG) RENISHAW

Сверхкомпактный трехкоординатный контактный датчик с оптической системой передачи сигнала.
Совместимость со всеми оптическими приемниками компании Renishaw позволяет быстро осуществлять модернизацию существующего оборудования.

Применение датчика OMP40-2 RENISHAW:

Контроль заготовки и наладка на обработку на мало-и среднегабаритных обрабатывающих центрах и
малогабаритных многоцелевых станках.

Режимы работы датчика OMP40-2 RENISHAW:

Датчик может работать как в «модулированном», так и в «традиционном» режиме передачи оптического сигнала.

При работе в «модулированном» режиме OMP40-2 обеспечивает совместимость
с приемником OMM-2 или OMM-2C и интерфейсом OSI или OSI-D, а также с приемником/интерфейсом OMI-2 / OMI‑2T /
OMI‑2H / OMI‑2C, что позволяет значительно повысить устойчивость к помехам, вызванным интерференцией.

При работе в «традиционном» режиме OMP40-2 совместим с приемником OMM и интерфейсом MI 12 или с приемником/
интерфейсом OMI.

Схематическое изображение и габаритные размеры датчика OMP40-2 RENISHAW:



Технические характеристики датчика OMP40-2 RENISHAW:
Габариты:
• Длина 50 мм
• Диаметр 40 мм
Вес:
• С элементами питания 250 г
• Без элементов питания 234 г
Способ передачи сигнала:
• Передача оптического сигнала инфракрасного диапазона в
пределах 360° (модулированного или обычного)
Метод включения:
• Оптическое включение
Метод выключения:
• Оптическое выключение или выключение по таймеру
Максимальная частота вращения шпинделя:
• 1000 об/мин
Рабочий диапазон:
• До 5 м
Направление измерений:
• ±X, ±Y, +Z
Односторонняя повторяемость:
• 1,00 мкм 2σ (см. примечание 1)
Допустимый перебег щупа:
• Плоскость XY ±12,5°
• Плоскость Z  6 мм
Степень защиты IP:
• IPX8, BS EN 60529:1992+A2:2013 (IEC 60529:1989+A1:1999+A2:2013)
Степень защиты IK:
• IK01 (EN/IEC 62262:2002 для стекла)
Температура хранения:
• От –25 до +70 °C
Рабочая температура:
• От +5 °C до +55 °C
Типы источника питания:
• Две литий-тионилхлоридные батареи (LTC) 3,6 В типа ½ AA


Для обеспечения оптимальных характеристик передачи
сигнала необходимо протирать окно датчика чистой ветошью, чтобы удалить налет, образовавшийся в
процессе механообработки.
