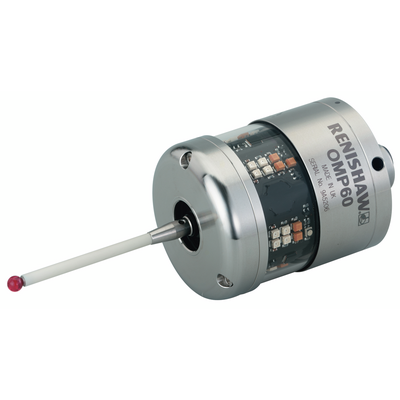

A-4038-2001 Датчик OMP60 (модулированный сигнал) Modulated RENISHAW

Датчик OMP60 A-4038-2001 Kit (modulated) RENISHAW

OMP60 Renishaw — это компактный контактный триггерный 3D-датчик с оптической передачей сигналов. Он предназначен для установки заготовок и контроля их обработки на средних и крупных обрабатывающих центрах. Этот датчик сокращает время подготовки к работе на 90 %, уменьшает количество брака и снижает затраты на крепёжные элементы.

Применение датчика OMP60 RENISHAW: Контроль заготовки и наладка на обработку на средних и крупногабаритных обрабатывающих центрах и малогабаритных многоцелевых станках.

Модулированный режим работы OMP60 обеспечивает совместимость с различными устройствами, такими как OMI‑2, OMI-2T, OMI-2H, OMI-2C и OMM‑2, подключёнными через OSI. Это повышает устойчивость к помехам, вызванным интерференцией.

Благодаря передаче модулированного сигнала от OMP60, становится возможным использование трёх разных закодированных пусковых сигналов. Таким образом, с OMI‑2T можно подключить два датчика, а с системой OMM-2/OSI — до трёх датчиков одновременно.

Технические характеристики:

• способ передачи сигнала: передача оптического сигнала инфракрасного диапазона;
• рабочий диапазон: до 6 метров;
• срок службы батареек в режиме ожидания: не более 1767 дней;
• срок службы батареек при непрерывном использовании: не более 690 часов.

Плюсы:

• компактный размер;
• надёжная конструкция;
• высокая точность измерений;
• простота использования;
• совместимость с различными обрабатывающими центрами и станками.

Минусы:

• ограниченный рабочий диапазон;
• необходимость замены батареек

Габариты:
• Длина 76 мм
• Диаметр 63 мм

Вес:
• С элементами питания 885 г
• Без элементов питания 836 г

Способ передачи сигнала:
• Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)
Метод включения:
• Оптический M-код, вращением или выключатель на оправке
Метод выключения:
• Оптический M-код, таймер, вращением или выключатель на оправке
Максимальная частота вращения шпинделя:
• 1000 об/мин
Рабочий диапазон:
• До 6 м

Направление измерений:
• ±X, ±Y, +Z
Односторонняя повторяемость:
• 1,00 мкм 2σ — для щупа длиной 50 мм
Допустимый перебег щупа:
• Плоскость XY ±18°
• Плоскость Z  11 мм

Степень защиты IP: • IPX8, BS EN 60529:1992+A2:2013 (IEC 60529:1989+A1:1999+A2:2013)

Схематическое изображение и габаритные размеры датчика OMP60 RENISHAW:

Для обеспечения оптимальных характеристик передачи сигнала необходимо протирать окно датчика чистой ветошью, чтобы удалить налет, образовавшийся в процессе механообработки.
