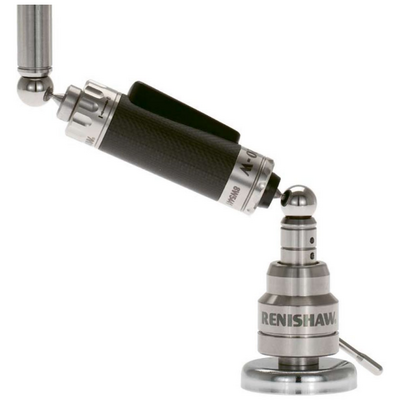

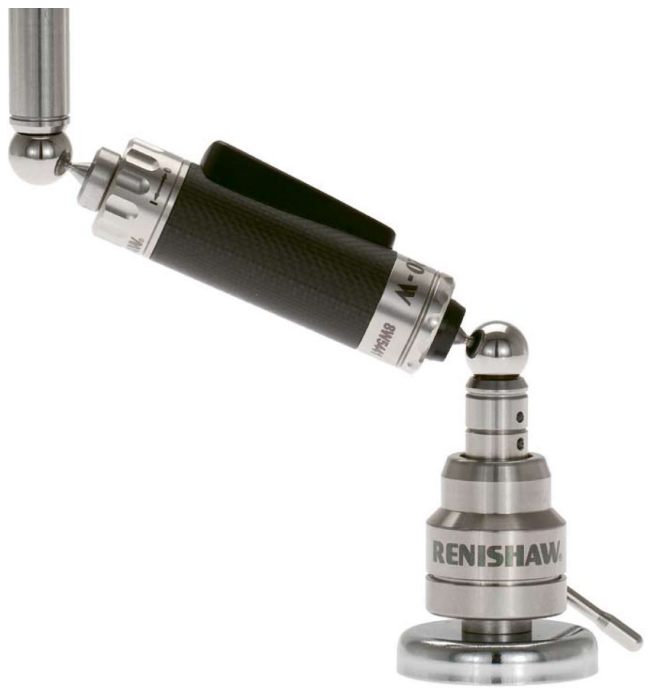

QC-20 Ballbar Беспроводная измерительная система Renishaw

Renishaw QC20-W Ballbar — беспроводная система диагностики точности ЧПУ-станков

Renishaw QC20-W — это современная беспроводная система для тестирования геометрической и динамической точности обработки на станках с ЧПУ. Основана на методе измерения отклонений от идеальной круговой траектории (ballbar-тест) и полностью соответствует международным стандартам ISO 230-4, ASME B5.54/57 и GB/T 17421.4.

Устройство подключается по Bluetooth, а измерения производятся с точностью до микрон. Система позволяет быстро выявить такие ошибки, как люфты, неравномерности подачи, перекосы, обратные зазоры, проблемы компенсации и механические дефекты направляющих или приводов. Благодаря встроенному аккумулятору и компактному дизайну, QC20-W удобно использовать даже на труднодоступных участках станка.

Комплектация:

• Беспроводной измерительный модуль QC20-W

• Калибровочная шайба из Zerodur® (термостабильная)

• Удлинители 50, 150 и 300 мм для различных диаметров окружности

• Магнитные адаптеры и фиксаторы

• Зарядное устройство

• Защитный транспортировочный кейс

• Сертификаты поверки

• Программное обеспечение Ballbar 20 (или совместимое)

Преимущества:

• Беспроводная связь Bluetooth — без кабелей и ограничений перемещения

• Максимальная точность анализа — до микрон

• Быстрая диагностика — менее 15 минут на полный тест

• Расширенная аналитика — отчёты об ошибках, круговости, стабильности осей

• Интуитивное ПО — автоматическая интерпретация результатов

• Прочный кейс и термостабильные компоненты — для надёжной работы в цеху

QC20-W — это незаменимый инструмент для отделов ОТК, сервисных инженеров, наладчиков и специалистов по техническому обслуживанию. Он помогает сократить простой станков, повысить точность деталей и продлить срок службы оборудования.
