S-TM-OP2 Оптическая система измерения и привязки заготовки (детали) Tooleng

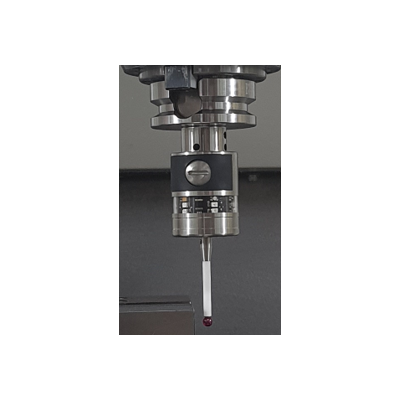

S-TM-OP2 Tooleng Cистема измерения заготовки для ЧПУ представляет собой компактное устройство с оптической передачей сигнала (оптическая система привязки для станков с ЧПУ), предназначенное для точного измерения и привязки заготовок на фрезерных станках и обрабатывающих центрах (система для настройки заготовки). Система обеспечивает сокращение времени наладки, увеличение полезного времени использования станка и повышение точности изготавливаемых деталей.

Система Tooleng S-TM-OP2 для станков с ЧПУ обеспечивает значительное сокращение времени наладки, что позволяет увеличить полезное время использования станка и повысить точность изготавливаемых деталей. Аналог систем измерения Renishaw. Эта система оснащена оптической передачей сигнала (оптическим датчиком для станков с ЧПУ), что делает её особенно эффективной для фрезерных станков и обрабатывающих центров. Функции наладки, измерения и контроля могут быть реализованы как в ручном режиме, так и управляться программой совместно с системой ЧПУ. Благодаря этому, можно добиться высокой степени автоматизации и точности в производственном процессе, что особенно важно для современных промышленных предприятий, стремящихся к повышению эффективности и качества выпускаемой продукции.

В зависимости от циклов измерения системы ЧПУ, система измерения может выполнять следующие операции в автоматическом или ручном режимах:

1. Выставлять заготовку по осям
2. Устанавливать точки привязки
3. Проводить измерения заготовки
4. Оцифровывать форму заготовки или осуществлять контроль 3D-форм

Основные преимущества системы S-TM-OP2

1. Компактная конструкция: диаметр оптического датчика составляет 40 мм, длина - 50 мм.
2. Полностью водонепроницаемая конструкция IP68: защита от влаги и пыли.
3. Постоянное слежение за зоной видимости: при потере сигнала ЧПУ выдаёт ошибку (при использовании PLC станка).
4. Сигнал низкого заряда батареи: передаётся через ЧПУ.
5. Постоянный сигнал при касании НО или НЗ: обеспечивает надёжное управление.
6. Сигнал включения/выключения датчика через М-код: удобное управление через программу.
7. Дополнительная защита при движении станка: защита от касаний при потере зоны видимости датчик-приёмник.
8. Конструкция со сверхнизким потреблением: непрерывное ожидание до 2 лет.

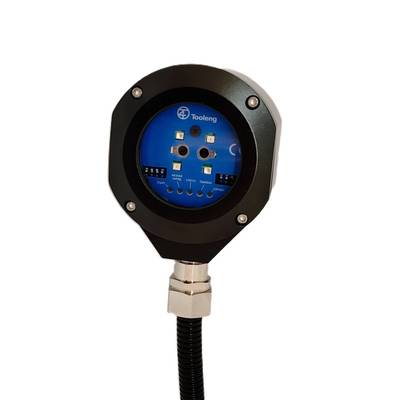

9. Лёгкое и надёжное крепление приёмника: магнитное основание позволяет легко закрепить его в любом доступном месте. Шарнирный механизм позволяет плавно поворачивать и фиксировать корпус приёмника. Крепление гофры осуществляется с помощью магнитов и клипс.
10. Яркие светодиоды для индикации касания щупа: обеспечивают хорошую видимость и контроль.

Описание параметров системы Tooleng S-TM-OP2

1. Передача данных:
   • Тип: Инфракрасная
2. Предельно допустимые отклонения наконечника:
   • XY: ±12,5° или ±11 мм при длине наконечника 50 мм
   • Z: 6 мм
   •
3. Стандартное минимальное/максимальное усилие срабатывания по XY:
   • Минимальное: 0,50 Н
   • Максимальное: 0,9 Н
4. Стандартное усилие срабатывания по оси Z:
   • Значение: 6 H
5. Повторяемость:
   • Значение: ≤0,001 мм при длине наконечника 50 мм и скорости подачи до 400 мм/мин
6. Источник питания:
   • Напряжение: +24 В DC
7. Кабель:
   • Количество жил: 13
   • Длина: 5 м
8. Степень защиты:
   • IP68 (полная защита от пыли и воды)
9. Температура хранения:
   • Диапазон: от −10°C до +70°C
10. Температура эксплуатации: Диапазон: от −5°C до +50°C
11. Элемент питания датчика (2 шт.):

• Типы: Saft LS14250, Tadiran SL-750, Xeno XL-050F, Ramway R14250
