S-TM-RP2 Радиоканальная система измерения и привязки заготовки (детали) Tooleng

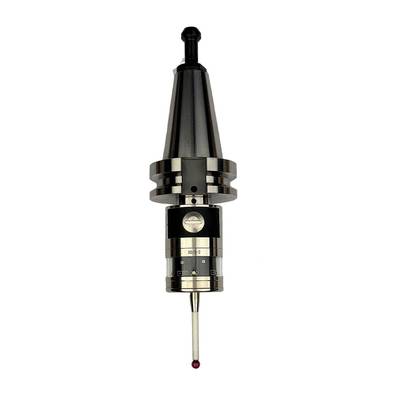

Система измерения и привязки заготовки S-TM-RP2 с радиоканалом

S-TM-RP2 – это высокоточная измерительная система для фрезерных станков с ЧПУ и обрабатывающих центров. Благодаря беспроводной передаче данных по радиоканалу система обеспечивает точность измерений, сокращает время наладки и повышает производительность оборудования.

Использование S-TM-RP2 позволяет значительно сократить время подготовки станка и исключить погрешности при установке заготовки. Это идеальное решение для автоматизации измерительных процессов на предприятиях, занимающихся прецизионной обработкой металлов и других материалов.

Преимущества S-TM-RP2:

• Максимальная точность и повторяемость – гарантирует высокое качество обработки деталей.
• Компактный и водонепроницаемый корпус (IP68) – защита от пыли, влаги и стружки.
• Бесперебойный радиосигнал – отсутствие "слепых зон" для надежной передачи данных.

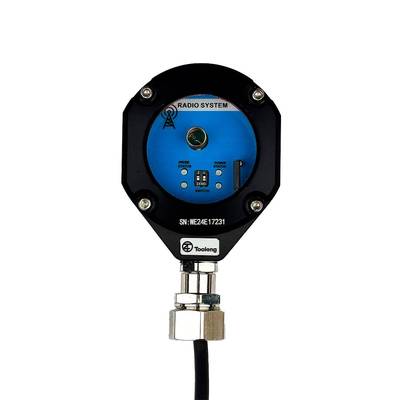

• Быстрая установка – приемник можно закрепить в любом удобном месте благодаря магнитному основанию.
• Автоматическая работа – не требуется использование M-кода для включения/выключения датчика.
• Яркая светодиодная индикация – мгновенная обратная связь при касании щупа.

Функции системы S-TM-RP2:

• Выставление заготовки по осям – автоматическое определение положения детали.
• Определение точек привязки – точная калибровка перед началом обработки.
• Измерение заготовки – контроль размеров и геометрии.
• Оцифровка формы – создание 3D-модели для контроля качества.

1. Передача данных:
Радиоканал
2. Предельно допустимые отклонения наконечника:
По XY: ±12,5° или ±11 мм (при длине наконечника 50 мм)
По Z: 6 мм

3. Сигнал касания:
НО (нормально открытый) и НЗ (нормально закрытый)
4. Сигнал низкого заряда батареи:
Есть
5. Сигнал пропуска (skip):
Импульсный
6. Стандартное минимальное/максимальное усилие срабатывания (по XY):
0,50 / 0,9 Н
7. Стандартное усилие срабатывания по оси Z:
6 Н
8. Повторяемость:
≤0,001 мм (при длине наконечника 50 мм и скорости подачи до 400 мм/мин)
9. Источник питания:
+24V DC
10. Расстояние уверенной передачи сигналов:
До 15 метров
11. Кабель приемника:
6-жильный, длина 5 м

Закажите систему S-TM-RP2 уже сегодня и повысьте эффективность вашего производства!
