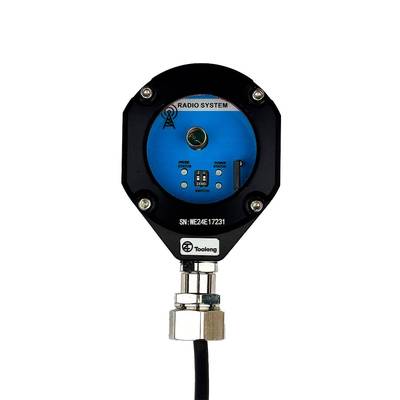

S-TM-RT2.0 Радиоканальная система измерения инструмента Tooleng

S-ТМ-RT2.0 – Система измерения длины и радиуса инструмента с радиоканалом

S-ТМ-RT2.0 – это высокоточное устройство для автоматизированного контроля длины и радиуса инструмента на станках с ЧПУ и универсальных обрабатывающих центрах. Датчик позволяет проводить точные измерения в реальном времени, что значительно сокращает время настройки, уменьшает количество брака и повышает качество обработки.

Система работает на основе контактного триггерного датчика, который фиксирует отклонение контактного элемента при взаимодействии с инструментом (вращающимся или неподвижным). Полученный сигнал передается в систему ЧПУ, где автоматически корректируются параметры инструмента, выявляются признаки износа или поломки.

Использование S-TМ-RT2.0 упрощает процесс измерения за счёт беспроводной передачи данных, исключает сложные кабельные соединения и позволяет устанавливать датчик в любом удобном месте в рабочей зоне станка.

Преимущества системы S-ТМ-RT2.0

• Беспроводная передача сигнала – стабильная работа без «слепых зон» и ограничений по кабелям.
• Компактный и универсальный дизайн – можно устанавливать на рабочий стол, поворотную ось или специальные приспособления.
• Надёжное крепление – магнитное основание с мощными неодимовыми магнитами фиксирует датчик без дополнительных крепежей.
• Автоматическая работа – не требуется использование М-кода для включения/выключения датчика.
• Высокая точность и повторяемость – обеспечивает точные измерения даже при интенсивной эксплуатации.
• Степень защиты IP68 – полная защита от пыли, влаги, охлаждающей жидкости и металлической стружки.
• Гибкость установки приемника – возможно размещение даже за пределами рабочей зоны станка.
• Яркие светодиоды – индикация касания для удобства работы оператора.

Почему стоит выбрать S-ТМ-RT2.0?

Использование данной системы позволяет не только автоматизировать процесс измерения инструмента, но и значительно повысить точность обработки деталей, сократить производственные издержки и минимизировать риск брака.

Технические характеристики S-ТМ-RT2.0

1. Передача данных: Радиоканал
2. Контактная площадка (грибок): Ø30×7 мм
3. Сигнал касания: НО (нормально открытый) и НЗ (нормально закрытый)
4. Сигнал низкого заряда батареи: Есть
5. Сигнал пропуска (skip): Импульсный
6. Предельно допустимые отклонения наконечника: XY = ±12,5° / Z = 3 мм
7. Стандартное минимальное/максимальное усилие срабатывания по XY: 0,50 / 0,9 Н
8. Стандартное усилие срабатывания по оси Z: 6 Н
9. Повторяемость: ≤0,003 мм (при скорости подачи до 100 мм/мин)
10. Расстояние уверенной передачи сигналов: До 15 метров
11. Источник питания: +24V DC
12. Кабель приемника: 6-жильный, длина 5 м
13. Степень защиты: IP67
14. Температура хранения: От −10°C до +70°C
15. Температура эксплуатации: От −5°C до +50°C

Закажите ТМ-RT2.0 прямо сейчас и повысьте эффективность работы вашего производства!
