Щупы RENISHAW M2

Щуп представляет собой часть измерительной системы Renishaw, которая соприкасается с деталью, приводя к срабатыванию датчика.

Генерируемый сигнал позволяет получить данные
измерений. Тип и размер используемого щупа определяется элементом детали, который необходимо измерить.

Применение щупов М2:

Серия щупов с резьбой М2 предназначена для использования в стандартных промышленных датчиках TP1, TP20 и TP 200, при работе с КИМ или ЧПУ станками.

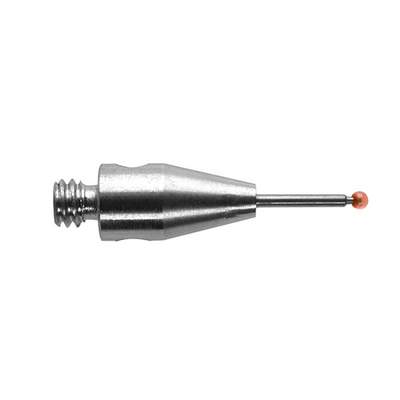

Схематическое изображение щупа:

Материал шарика:

Синтетический рубин

Он представляет собой 99 %-ную окись алюминия, монокристаллы которого
выращиваются при 2000°C с использованием метода Вернейля.

Рубин является самым лучшим материалом для шарика при
решении большинства задач.

Материал стержня:

Карбид вольфрама

Стержни из карбида вольфрама оптимальны для достижения максимальной жёсткости при малых диаметрах стержня, необходимых для шариков диаметром не более 1 мм,

или же в случае больших длин стержня, вплоть до 50 мм.

За пределами этого диапазона масса становится критической,
или же происходит потеря жёсткости из-за отклонения в месте присоединения стержня к корпусу.
