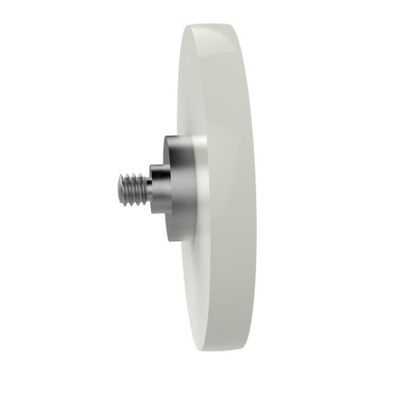

A-5555-0300 M2, керамический диск Ø20, толщина 2,5 мм, без ролика


Щупы с дисковым наконечником являются частью измерительной системы Renishaw, которая соприкасается с деталью, приводя к срабатыванию датчика.

Эти щупы представляют собой «сечения» шариков с высокой степенью сферичности и
выполняются с различными значениями диаметра и толщины. Полная регулировка вращения и возможность добавления
центрального щупа являются отличительными особенностями
семейства дисковых щупов Renishaw, благодаря которым достигается их универсальность и простота в использовании.

Применение щупов с дисковым наконечником:

Такие щупы предназначены для измерения выточек и канавок внутри отверстий, которые могут быть недоступны для звездообразных щупов.

Схематическое изображение щупа:

Материал диска:

Керамика

Щупы с керамическим диском обеспечивают, дополнительную защиту
датчика от повреждения при столкновении с препятствием,
поскольку при этом происходит разрушение диска.

Материал крепежа:

Нержавеющая сталь

Балгодаря этому минимизируется влияние влаги или СОЖ.


Ряд щупов с дисковыми наконечниками предусматривает так называемый "ролик (валик) на конце радиуса", что позволяет выполнять измерения ширины канавок. Керамические наконечники имеют малый вес, отличаются износостойкостью и являются немагнитными деталями.

Добавление «валика на конце радиуса» позволяет калибровать
щуп по оси Z и, следовательно, выполнять измерения по этой оси,
при условии что центр «валика на конце радиуса» находится за
пределами диаметра датчика.

У данного щупа ролик (валик) отсуствует .
