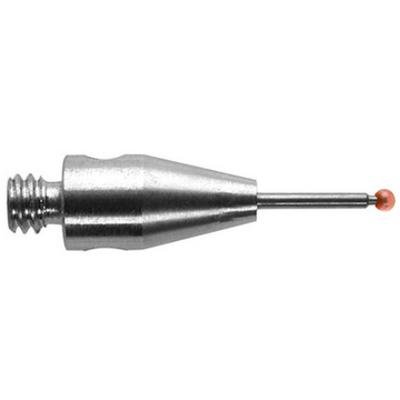

TM-C00710M2-7801 M2, шарик из синтетического рубина Ø0,7 мм; стержень из карбида вольфрама, L 10 мм, ЭРД 4 мм, Tooleng

TM-C00710M2-7801 Tooleng - аналог A-5000-7801 Renishaw контактный щуп M2, шарик 0,7 мм; длина 10, стержень из карбида вольфрама

Щупы Tooleng M2 Щуп представляет собой часть измерительной системы, которая соприкасается с деталью, приводя к срабатыванию датчика.

Генерируемый сигнал позволяет получить данные измерений. Тип и размер используемого щупа определяется элементом детали, который необходимо измерить.

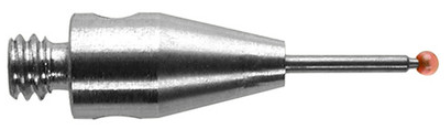

Применение щупов М2: Серия щупов с резьбой М2 предназначена для использования в стандартных промышленных датчиках TP1, TP20 и TP 200, при работе с КИМ или ЧПУ станками. Схематическое изображение щупа:

Материал шарика:  Синтетический рубин Он представляет собой 99 %-ную окись алюминия, монокристаллы которого выращиваются при 2000°C с использованием метода Вернейля. Рубин является самым лучшим материалом для шарика при решении большинства задач.

Материал стержня: Карбид вольфрама Стержни из карбида вольфрама оптимальны для достижения максимальной жёсткости при малых диаметрах стержня, необходимых для шариков диаметром не более 1 мм, или же в случае больших длин стержня, вплоть до 50 мм. За пределами этого диапазона масса становится критической, или же происходит потеря жёсткости из-за отклонения в месте присоединения стержня к корпусу.
