Общие сведения

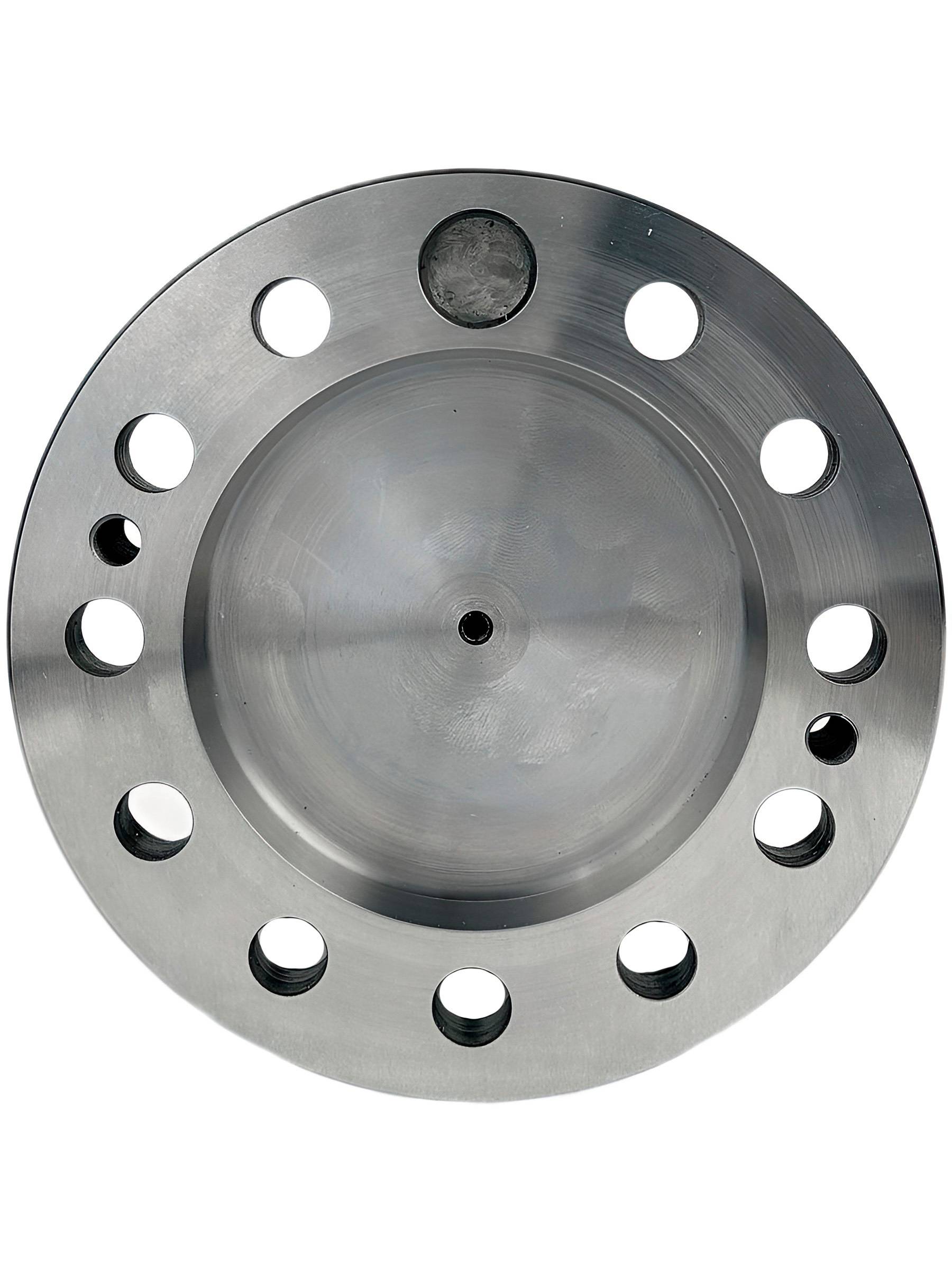

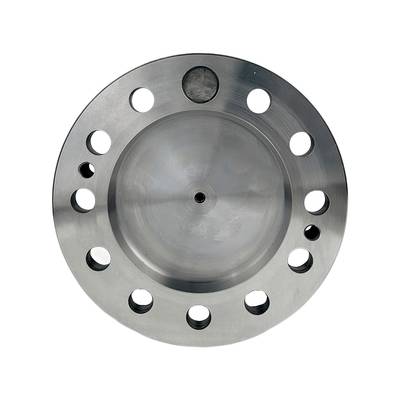

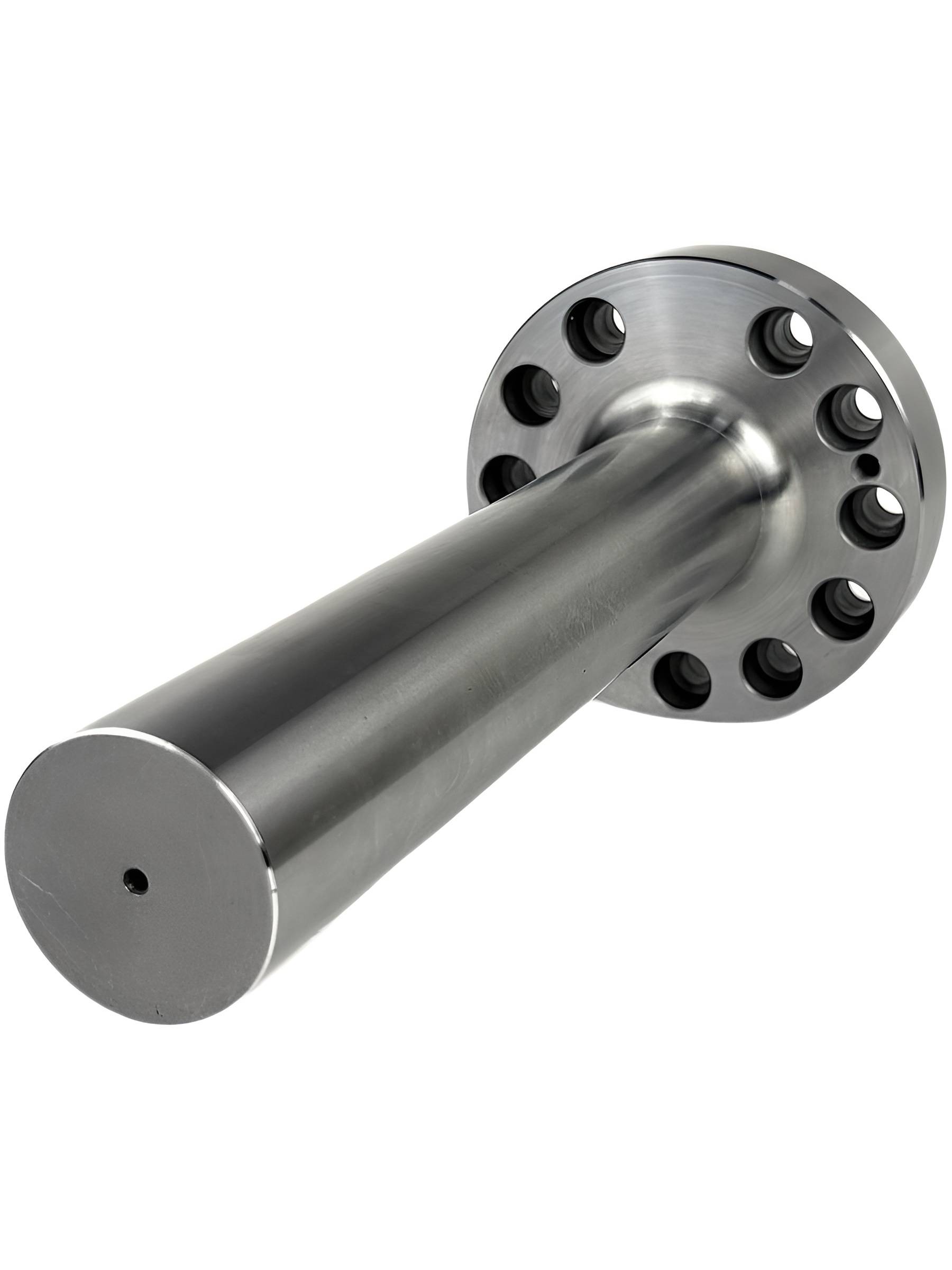

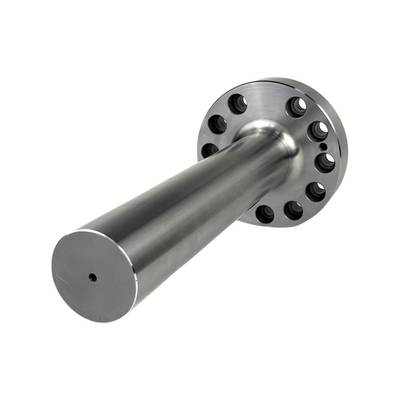

Оправка контрольная токарная А2 предназначена для поверки и настройки главного шпинделя на токарных станках, токарных станках с функцией фрезерования и др. Посадка на оправке А2. Хранение Оправки контрольной токарной А2 допускается только в вертикальном положении.

Технические характеристики

• Для шпинделя A2-5
• Общая длина L=300мм
• Наибольший диаметр D1=133мм
• Диаметр поверочного цилиндра D=50мм
• Длина поверочной поверхности цилиндра L1=250мм

Каждое изделие изготовлено в соответствии требованиями, указанными на рис.1*
*В зависимости от типа оправки размеры и допуска могут быть иными.

Рис.1

Комплектация

• Оправка контрольная токарная А2
• Алюминиевый или деревянный кейс
• Паспорт

Подготовка к работе и порядок работы

Протереть чистой ветошью места прилегания на оправке и валу шпинделя.

Зафиксировать оправку на конусе вала подходящими винтами. Начинать затяжку винтов следует с наименьшим возможным моментом крест-накрест постепенно увеличивая момент затяжки до 20Н.м.  Если торец шпинделя имеет установочный цилиндр, то установить оправку таким образом, чтобы отверстие в оправке совпало с цилиндром на торце шпинделя. Во избежание появления замятин на контактных (прилегаемых) поверхностях устанавливать и снимать оправку следует аккуратно. Если необходимо, при съёме оправки, воспользуйтесь выжимными винтами закрученные в резьбовые отверстия оправки.  В комплектацию поставки винты не входят.

Установить индикатор посередине цилиндра оправки, выбрать средний бой и выполнить движения осью Z.
