BMT40x40-200 62x70 Контрольная оправка D=40мм L=200мм, BMT40 Tooleng

BMT40x40-200 Контрольная оправка D=40мм L=200мм, BMT40 Tooleng

1. ОБЩИЕ СВЕДЕНИЯ

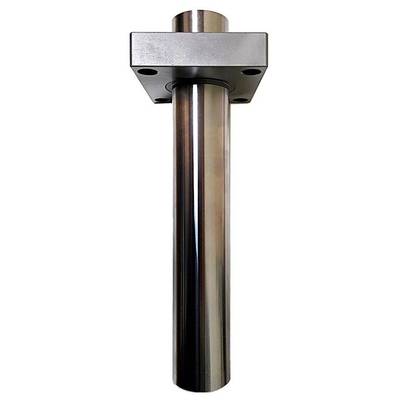

Оправка контрольная BMT – это высокоточный инструмент, предназначенный для поверки инструментального магазина (револьвера) на токарных станках, в том числе с функцией фрезерования. Устройство устанавливается в револьверный держатель типа BMT (Base Mount Turret), обеспечивая точную проверку и настройку оборудования.

Для сохранения эксплуатационных характеристик хранение оправки допускается исключительно в вертикальном положении.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• BMT40
• D=40 мм
• L=200 мм
• DMG MORI CTX310ECO-BMT / NZ1500 / NZ2000

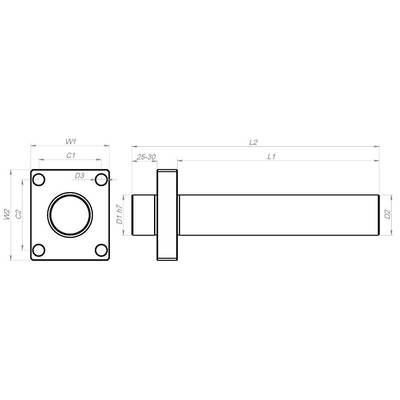

Каждое изделие соответствует строгим требованиям и изготавливается в соответствии с техническими стандартами, указанными на чертеже (Рис. 1).

Для заказа оправки с другими данными присылайте размеры в соответствии с Таблицей ниже.

• Исполнение D1 в допуске h7
• Размер W1 и W2 не должен превышать 130мм
• Параметр D2xL1 необходимо выбрать из ряда 40x200 или 50x275.

3. КОМПЛЕКТАЦИЯ

В комплект входят:

• Оправка контрольная BMT – 1 шт.
• Защитный кейс (алюминиевый или деревянный) – 1 шт.
• Паспорт изделия – 1 экз.

4. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

1. Очистите места прилегания на оправке и в револьвере с помощью чистой ветоши.
2. Зафиксируйте оправку в револьвере, используя подходящие крепежные винты.
3. Установите индикатор по центру цилиндра оправки и выполните движения по соответствующей оси.
4. Допустимые параметры разворота револьвера в плоскостях XY и XZ указаны в проверочном сертификате станка.

5. ТЕХНИКА БЕЗОПАСНОСТИ

Эксплуатация оправки контрольной BMT разрешена только лицам, прошедшим соответствующую подготовку. Использование устройства в целях, не указанных в разделе 4, строго запрещено.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• Гарантийный срок на оправку контрольную BMT составляет 12 месяцев с момента покупки (при адресной доставке – с даты получения).
• Гарантия не распространяется на изделия с механическими повреждениями.
• По всем вопросам, связанным с эксплуатацией и гарантийным обслуживанием, обращайтесь к продавцу.

Выбирая оправку контрольную BMT, вы получаете надежный инструмент для точной настройки вашего оборудования. Закажите сейчас и убедитесь в качестве на практике!
