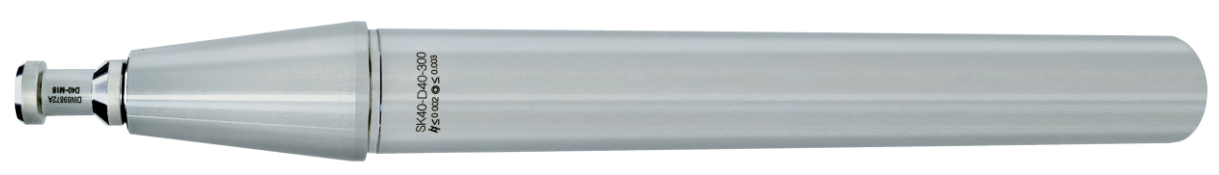

SK30/BT30-D32-250 — контрольная прецизионная оправка D=32, L=250 (Tooleng)

Прецизионная контрольная оправка предназначена для проверки геометрической точности шпинделя на фрезерных и токарно-фрезерных станках с конусом BT30 или SK30. Используется для измерения биения, настройки кинематики и диагностики отклонений по ГОСТ ISO 10791‑2—2013 (G11, G12).

Комплектация

• Оправка контрольная прецизионная
• Штревель:

1. BT30-45°
2. SK40А и BT40-45° 57мм при комплектации SK/BT40;
3. SK50А и BT50-45° при комплектации SK/BT50

• Прочный алюминиевый кейс
• Паспорт

Подготовка к работе и порядок работы Протереть чистой ветошью конус оправки и шпинделя. Зафиксировать оправку в шпинделе.

1. Проверка биения внутреннего конуса шпинделя (см. ГОСТ ISO 10791-2—2013 G11). Установить индикатор посередине цилиндра оправки и, вручную или в автоматическом режиме, выполнить вращение шпинделя. Замеры необходимо проводить в двух плоскостях ZX и YZ, на расстоянии 30мм и 300 мм от торца шпинделя.
2. Проверка параллельности оси шпинделя перемещению по оси Z (см. ГОСТ ISO 10791-2—2013 G12). Установить индикатор посередине цилиндра оправки, выбрать средний бой вращением шпинделя, произвести перемещение станка осью Z. Замеры необходимо делать в двух плоскостях ZX и YZ Допуска на все проверки указаны в сертификате к станку.
3. Настройка кинематики станка. Оправка контрольная имеет калиброванную длину и может использоваться как мастер-оправка для определения и настройки кинематики станка в ручном режиме.
