1. Общая информация

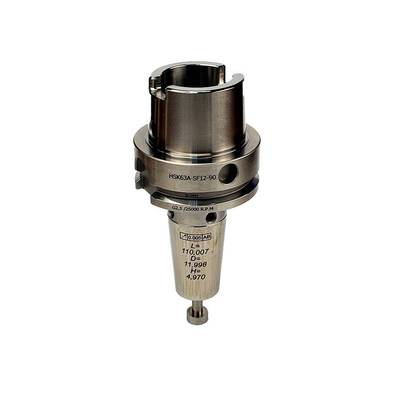

Мастер-Оправка (МО) – это высокоточный инструмент, предназначенный для калибровки измерительных датчиков длины и радиуса инструмента на станках с ЧПУ. МО применяется как для контактных, так и бесконтактных измерительных систем, исключая возможные несогласованности в измерениях. Использование МО позволяет существенно повысить точность измерений, минимизировать возможные погрешности и повысить уровень автоматизации процессов обработки.

Использование МО на 5-координатных станках позволяет:

• Быстро и точно установить точку отсчёта.
• Оперативно откалибровать датчик привязки детали.
• Автоматизировать расчёт кинематики станка благодаря встроенным программным алгоритмам.
• Повысить стабильность и надёжность измерительной системы.
• Сократить время переналадки оборудования, улучшая производительность производства.

Благодаря прочной конструкции и высоким стандартам изготовления, МО обеспечивает длительный срок службы и точность измерений, что делает его незаменимым инструментом для предприятий, работающих с высокоточными станками с ЧПУ.

2. Технические характеристики

Каждое изделие проходит лазерную гравировку с указанием его эталонных параметров:

• Для МО с цилиндрическим штифтом: длина и диаметр штифта.
• Для МО с тарельчатым штифтом: длина, диаметр штифта и высота тарелки.

Эталонные размеры определяются специальным калибром. Длина МО может отличаться от расчётной длины, основанной на методе притирания плитки к торцу шпинделя. Это позволяет учитывать возможные особенности конструкции шпинделя и измерительной системы станка. Важно отметить, что торец (зеркало) шпинделя не является базовой поверхностью отсчёта, так как прилегание обеспечивается только по конусу.

Конструкция МО:

• Штифт (цилиндрический или тарельчатый) – 1 шт.
• Оправка – 1 шт.
• Штревель – 1 шт. (не применяется в конусах HSK).
• Высокоточный материал с антикоррозийным покрытием для увеличения срока службы.

МО изготавливается из прочных и износостойких материалов, что гарантирует долговечность и точность измерений даже при длительной эксплуатации в сложных условиях производства.

3. Комплектация

В комплект входят:

• Эталонная оправка со штифтом – 1 шт.
• Штревель – 1 шт.
• Кейс (алюминиевый или деревянный) – 1 шт.
• Паспорт изделия – 1 экз.

4. Подготовка к работе и порядок использования

Калибровка датчиков измерения длины и радиуса инструмента

1. Внести эталонные значения (длины и радиуса или, при необходимости, высоты тарелки) в таблицу корректоров в системе ЧПУ.
2. Разместить МО по центру цилиндрического стилуса или в середине лазерной измерительной скобы, оставив зазор 5-10 мм.
3. Запустить программу калибровки датчика.
4. В зависимости от системы ЧПУ порядок действий и алгоритм калибровки могут отличаться.
5. Проверить корректность внесённых данных после завершения процесса калибровки.
6. Убедиться в отсутствии механических повреждений или загрязнений на поверхности МО, которые могут повлиять на точность измерений.

Установка точки отсчёта

1. Очистить рабочую поверхность.
2. Закрепить штревель в оправке (при необходимости).
3. Установить МО в шпиндель.
4. Подвести оправку к эталонной плитке, оставляя зазор около 0,5 мм.
5. Аккуратно довести поверхность штифта до лёгкого касания плитки.
6. Задать точку отсчёта в системе ЧПУ.
7. После использования очистить МО и поместить в кейс.
8. Перед каждым новым использованием проводить визуальный осмотр МО для выявления возможных дефектов или загрязнений.
9. Убедиться, что установка МО выполнена правильно, чтобы исключить ошибки в измерениях и настройке оборудования.

5. Техника безопасности

• К работе с МО допускаются только обученные специалисты.
• Использование МО в иных целях, кроме указанных, запрещено.

6. Таблица размеров

Дополнительные размеры доступны по запросу

7. Гарантийные обязательства

• Гарантия – 12 месяцев со дня продажи.
• Гарантия не распространяется на механически повреждённые изделия.
• По вопросам эксплуатации и гарантийного обслуживания обращайтесь к продавцу.
