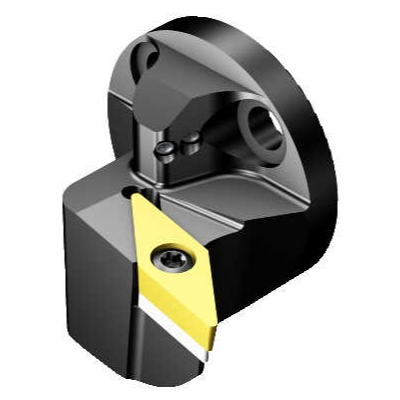

570-SVLBR-32-16 Модульная головка для точения CoroTurn 107 Sandvik Coromant

Главный угол в плане (KAPR) = 95 deg
Главный угол в плане (дюйм.) (PSIR) = -5 deg
Типа закрепления (MTP) = S
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) = VBMT 160408/ VCMT 160408
Интерфейс со стороны станка (ADINTMS) = SL head (screw mounted) -size 32
Max угол врезания (RMPX) = 45 deg
Min диаметр отверстия (DMIN1) = 40 mm
Угол корпуса со стороны заготовки (BAWS) = 0 deg
Угол корпуса со стороны станка (BAMS) = 0 deg
Max вылет (OHX) = 32 mm
Исполнение (HAND) = R
Демпфирующие свойства (DPC) = false
Тип подвода СОЖ к инструменту (CNSC) = 1: axial concentric entry
Тип подвода СОЖ к зоне резания (CXSC) = 3: axial inclined exit
Давление СОЖ (CP) = 10 bar
Диаметр соединения (DCON) = 32 mm
Функциональная длина (LF) = 32 mm
Функциональная ширина (WF) = 22 mm
Функциональная высота (HF) = 0 mm
Главный передний угол ортогональный (GAMO) = 0 deg
Угол наклона (LAMS) = -9 deg
Крутящий момент (TQ) = 3 Nm
Материал корпуса (BMC) = Steel
Эталонная пластина (MIIDM) = VBMT 16 04 08
Масса элемента (WT) = 0,123 kg
