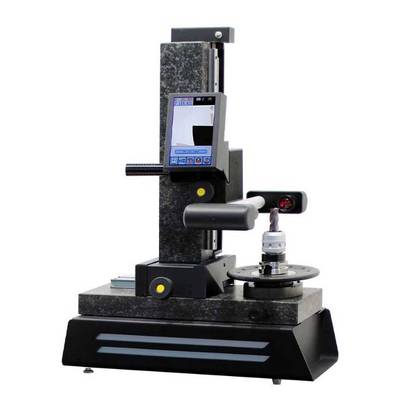

Пресеттер 07E236+ Устройство для настройки инструмента

Пресеттер 07E236+ — высокоточный оптический прибор для предварительной настройки и измерения инструментальных сборок перед установкой на станок с ЧПУ. Устройство позволяет выполнять контроль геометрических параметров собранного инструмента (патрон с фрезой, сверлом, разверткой, метчиком и другим режущим инструментом), исключая необходимость настройки непосредственно на станке.

Конструкция пресеттера разработана с учетом требований современной металлообработки и обеспечивает высокую точность измерений, стабильность результатов и долговременную надежность эксплуатации. Основание и колонна изготовлены из натурального гранита, обладающего минимальным коэффициентом температурного расширения, высокой жесткостью и превосходными виброгасящими свойствами.

Преимущества

• Предварительная настройка инструмента вне станка, что сокращает время переналадки оборудования.
• Передача измеренных значений непосредственно в систему ЧПУ, исключая ручной ввод данных и вероятность ошибок оператора.
• Повышение точности обработки за счет корректного определения длины и диаметра инструмента.
• Сокращение простоев станка и увеличение производительности.
• Высокая стабильность измерений благодаря гранитной конструкции.
• Совместимость с наиболее распространенными инструментальными интерфейсами.

Технические характеристики

• Максимальный измеряемый диаметр: до 260 мм (радиус 130 мм)
• Максимальная высота измерения: 360 мм
• Разрешение по осям X и Z: 0,001 мм
• Перемещение по осям: ручное
• Направляющие: 4 высокоточные направляющие с шарико-винтовой передачей (ШВП)
• Система управления: RISC 32-bit

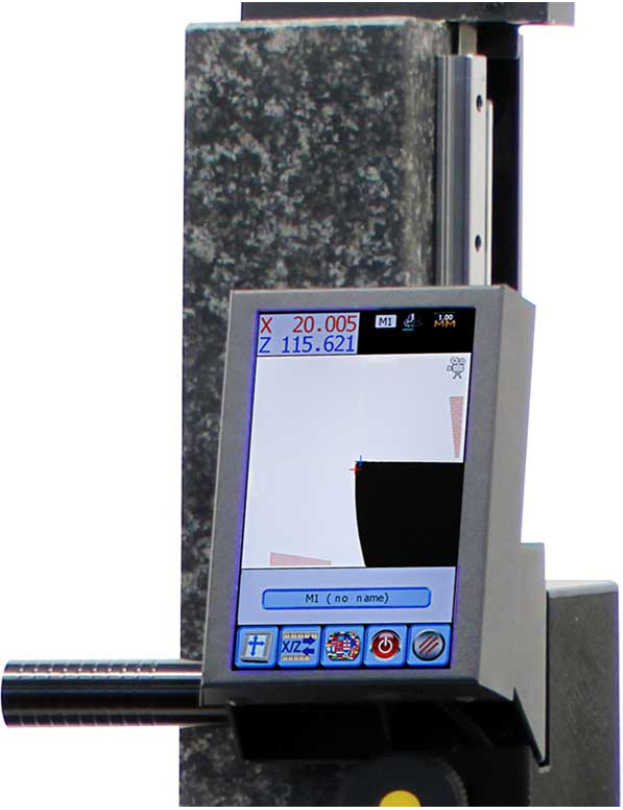

• Дисплей: сенсорный, 86 × 150 мм
• Оптическое увеличение: 20×
• Радиальное биение шпинделя: менее 2 мкм
• Объектив: телецентрический
• Освещение: светодиодное
• Измерительная система: оптические линейные преобразователи
• Питание: внешний источник 24 В DC
• Материал основания и колонны: натуральный гранит
• Поддерживаемые интерфейсы инструмента: ISO, BT, HSK, Capto и другие (сменный вращающийся шпиндель-держатель)

Габариты и масса

• Ширина (L): 570 мм
• Высота (H): 793 мм
• Глубина (D): 408 мм
• Масса: около 46 кг
