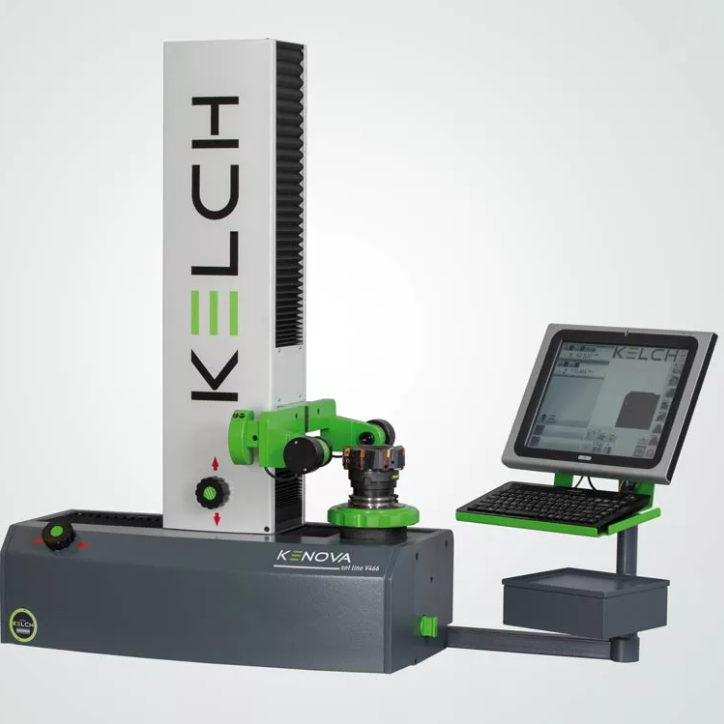

Пресеттер KENOVA V345C X400-Z500 шпиндель ISO50 KELCH
На прессетере установлен базовый конус ISO50. Прочие оправки установливаются через вакуумный переходник.
Устройство для установки и измерения инструмента вне станка Kenova Set line V345 C с камерой и измертельным контролем CoVis, включая
- прочный и точный прибор среднего класса идеально подходит использования в современных производственных процессах.
- основание прибора выполнено из термостабилизированного состаренного чугуна;
– ISO 50 шпиндель
- Надежная механическая система тормоза и индексации шпинделя через 90º
- измерительный диапазон: X (Ø)= - 50 … 400 / Z=500
- вакуумный зажим шпинделя;
- биение шпинделя 0,002 мм;
- вес прибора 175 кг;
- программное обеспечение CoVis - высокопроизводительное электронное измерительное оборудование с графическим пользовательским интерфейсом и управлением touch – screen;
- запись полученной величины без фокусировки;
- Высокоскоростная съёмка режущей кромки;
- Измерительное окно 5 мм x 5 мм.
- дополнительно контроль угла, радиуса, биения;
- защитные кожухи для оптических линеек осей X и Z и направляющих;
- пневматическая система управления перемещением камеры;
- возможно применение сменных адаптеров для различных типов конусов.
- цифровая камера со встроенной светодиодной подсветкой позволяет высокоточно контролировать режущую кромку инструмента
- передача данных на станок
Подключение:
Энергообеспечение: 90-260 В, 50-60 Гц. Потребляемая мощность не более 300 Вт;
Необходимое давление сжатого воздуха 4-6 бар (фильтр с сепаратором конденсата установлен)
Комплект технической документации, поставляемой с прибором:
› Паспорт (руководство по эксплуатации) на русском языке;
› Руководство по программному обеспечению на русском языке;
› Сертификат соответствия ГОСТ Р.
Управление устройством
Прибор имеет эргономичную конструкцию, что упрощает работу и ускоряет процесс измерения инструмента.
Перемещение держателя камеры по осям X и Z можно осуществлять как по отдельности, так и по обеим осям одновременно.
Быстрое перемещение держателя осуществляется при помощи пневматики.
Для точного перемещения, на каждой оси есть ручка микроподачи.Шпиндель
Пресеттер оснащен высокоточным шпинделем (SK50), установленным антифрикционных подшипниках.
Шпиндель имеет вакуумный зажим, механический тормоз, фиксацию от поворота, пошаговую индексацию 4 х 90º для настройки токарного инструмента.
Система калибровки шпинделя выполнена с помощью отдельно устанавливаемой калибровочной оправки, обеспечивая защиту от повреждений во время эксплуатации и не меняющуюся со временем точность калибровки.Камера
Цифровая CMOS-камера со светодиодной подсветкой и кольцевым осветителем для точных измерений и высококонтрастного контроля режущей кромки.
Захват режущей кромки, определение координат происходит автоматически, что исключает ошибку оператора при проведении измерений.
KELCH-CoVis
Высокопроизводительное ПО с графическим пользовательским интерфейсом и функцией тачскрин. ПО CoVis имеет возможность передавать данные напрямую на станок.
Полностью руссифицированное программное обеспечение «Covis» с широким набором стандартных функций для измерения:
› максимального радиуса,
› максимального вылета инструмента,
› радиальных размеров,
› радиусов закругления,
› угловых параметров,
› суммарных биений,
› биений по отдельным кромкам.
Программное обеспечение позволяет сохранять в памяти информацию по выбранному адаптеру, нулевой точке и инструментам, что облегчает работу оператора.
Динамическое перекрестье Covis не требует точного наведения на кромку инструмента.
Полученные значения можно вывести на самоклеящуюся термоэтикетку, либо передать данные по сети, непосредственно на станок (опционально).
Функция «отраженного света» позволяет производить сканирование режущей кромки (качество заточки, сколы и т.п.) со светодиодной подсветкой и функцией приближения (40-кратное увеличение изображения).
Технические характеристики ПК
Панельный компьютер расположен на кронштейне, позволяющем выбрать оптимальное расположение.
Корпус компьютера имеет защиту, соответствующую классу IP 64
Высококонтрастный сенсорный дисплей упрощает взаимодействие с прибором.
Тип компьютера: панельный моноблок
Тип процессора: двухъядерный Intel Core
Операционная система: Windows 7/10;
Оперативная память: от 2Gb;
Интерфейсы: 2 x USB, 1 x RJ 45;
Тип дисплея: цветной, сенсорный, диагональ 15˝
