BS-0 1001-050 Полууниверсальная делительная головка серии BS Vertex

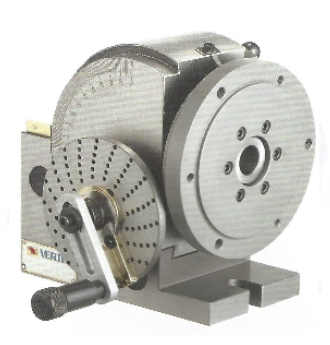

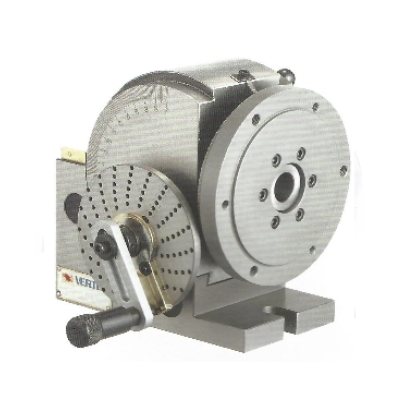

Полууниверсальная делительная головка BS-0 предназначена для точного углового позиционирования заготовок при фрезерной обработке. Поддерживает непосредственную и опосредованную угловую индексацию без применения дифференциальных приспособлений. Конструкция делительной головки и задней бабки идентична универсальной серии, что обеспечивает требуемую жёсткость, точность и повторяемость в серийном и инструментальном производстве.

Назначение и применение

• используется на фрезерных и сверлильно-фрезерных станках;

• предназначена для деления окружности, углового позиционирования, нарезания зубчатых колёс, шлицев, пазов;

• применяется при непосредственной и опосредованной индексации;

• подходит для серийного производства, инструментальных и учебных мастерских.

Ключевые особенности

• Тип изделия: полууниверсальная делительная головка

• Назначение: угловая индексация и деление заготовок

• Конструкция / исполнение: поворотная, с червячной передачей

• Ключевая технология / принцип работы: червячная пара 40:1, прямое и опосредованное деление

• Преимущество для пользователя: высокая точность и повторяемость без дифференциальной индексации

• Совместимость / стандарт: делительные диски, задняя бабка универсального типа

• Производитель: VERTEX

Технические характеристики

• Артикул: 1001-050

• Модель: BS-0

• Передаточное отношение: 40:1

• Тип деления: непосредственное и опосредованное

• Непосредственное деление: 2, 3, 4, 6, 8, 12, 24

• Диск непосредственного деления: 24 отверстия

Делительные диски для опосредованной индексации:

• Диск A: 15, 16, 17, 18, 19, 20

• Диск B: 21, 23, 27, 29, 31, 33

• Диск C: 37, 39, 41, 43, 47, 49

• Диапазон делений: от 2 до 50, а также наиболее применяемые до 380

• Высота центра, мм: 100

• Габариты, мм: 189 × 140 × 173

• Масса нетто, кг: 22
