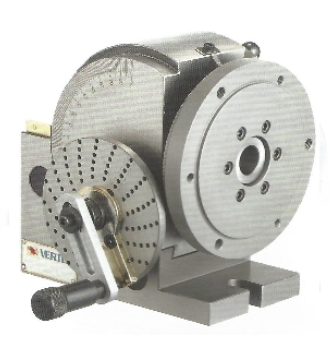

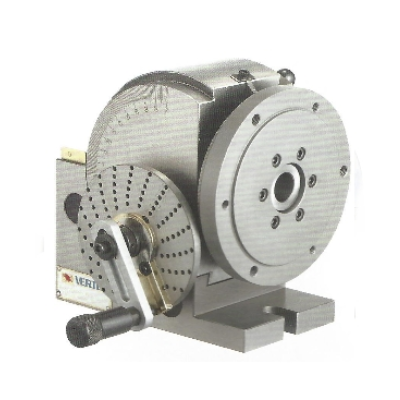

BS-1 1001-051 Полууниверсальная делительная головка серии BS Vertex

Полууниверсальная делительная головка BS-1 предназначена для точного углового позиционирования заготовок при фрезерной обработке. Поддерживает непосредственную и опосредованную угловую индексацию без применения дифференциальных приспособлений. Конструкция делительной головки и задней бабки полностью идентична универсальному типу, что обеспечивает требуемую жёсткость, точность и повторяемость при производственных работах.

Назначение и применение

• применяется на фрезерных и сверлильно-фрезерных станках;

• предназначена для угловой индексации, деления окружности, обработки зубчатых колёс, шлицев и пазов;

• используется при непосредственном и опосредованном делении;

• подходит для серийного производства, инструментальных и учебных мастерских.

Ключевые особенности

• Тип изделия: полууниверсальная делительная головка

• Назначение: угловое деление и позиционирование заготовок

• Конструкция / исполнение: поворотная, с червячным механизмом

• Ключевая технология / принцип работы: непосредственная и опосредованная индексация

• Преимущество для пользователя: точность и повторяемость без дифференциальной индексации

• Совместимость / стандарт: делительные диски и задняя бабка универсального типа

• Производитель: VERTEX

Технические характеристики

• Артикул: 1001-051

• Модель: BS-1

• Тип деления: непосредственное и опосредованное

Непосредственное деление:

• 2, 3, 4, 6, 8, 12, 24

Диск непосредственного деления:

• 24 отверстия

Делительные диски для опосредованной индексации:

• Диск A: 15, 16, 17, 18, 19, 20

• Диск B: 21, 23, 27, 29, 31, 33

• Диск C: 37, 39, 41, 43, 47, 49

Диапазон делений:

• от 2 до 50, а также наиболее применяемые деления до 380
