132114 Комплект кулачков KM-WB211 сырые 3.0x60° B80xH80xL195 паз 25 мм SCHUNK

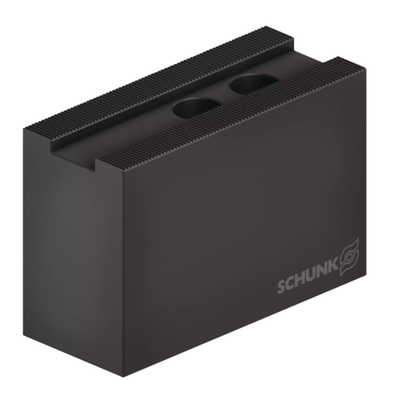

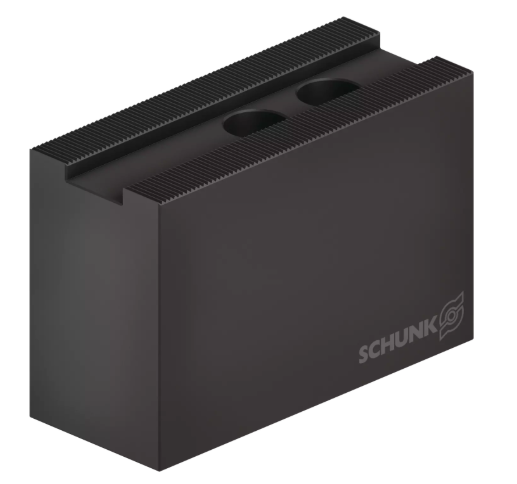

Комплект кулачков SCHUNK 132114 KM-WB 211 предназначен для установки на токарные патроны SCHUNK и последующей обработки рабочей поверхности под конкретную заготовку. Кулачки изготовлены из стали 16MnCr5, пригодной для цементации, и относятся к категории мягких накладных кулачков.

Модель KM-WB 211 имеет прямую конструкцию, зубчатое соединение 3.0x60° и паз шириной 25 мм. Размеры каждого кулачка составляют 80x80x195 мм. Монтаж выполняется с использованием винтов M20.

Мягкая конструкция позволяет растачивать рабочую поверхность кулачков непосредственно на станке в соответствии с геометрией закрепляемой детали. Это обеспечивает точное базирование заготовки и позволяет сформировать требуемую посадочную поверхность без применения дополнительных переходных элементов.

SCHUNK 132114 поставляется комплектом из 3 кулачков и предназначен для применения с соответствующими токарными патронами SCHUNK.

Технические характеристики

• Бренд: SCHUNK
• Артикул: 132114
• Артикул производителя: 0132114
• Модель: KM-WB 211
• Тип: мягкие накладные кулачки
• Количество в комплекте: 3 шт.
• Материал: сталь 16MnCr5
• Зубчатое соединение: 3,0×60°
• Ширина паза N: 25 мм
• Ширина B: 80 мм
• Высота H: 80 мм
• Длина L: 195 мм
• Межосевое расстояние a: 50 мм
• Межосевое расстояние b: 60 мм
• Крепёж: M20
• Масса комплекта: около 26,3 кг
• Назначение: установка на токарные патроны SCHUNK и последующая расточка рабочих поверхностей под заготовку.
