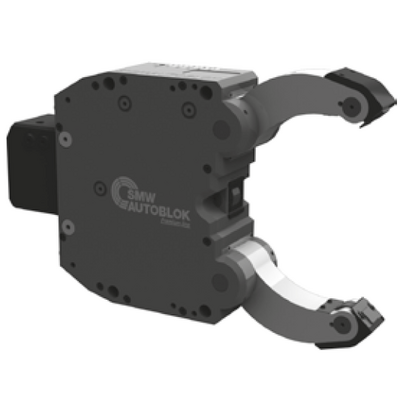

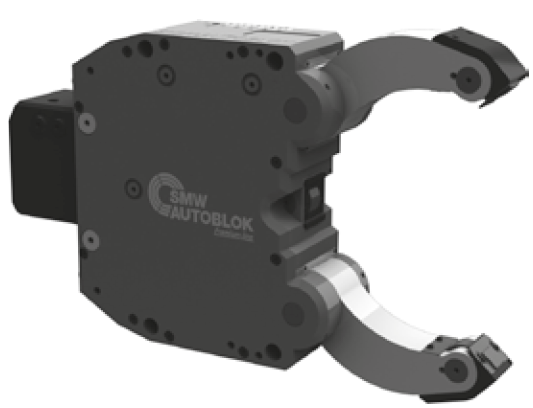

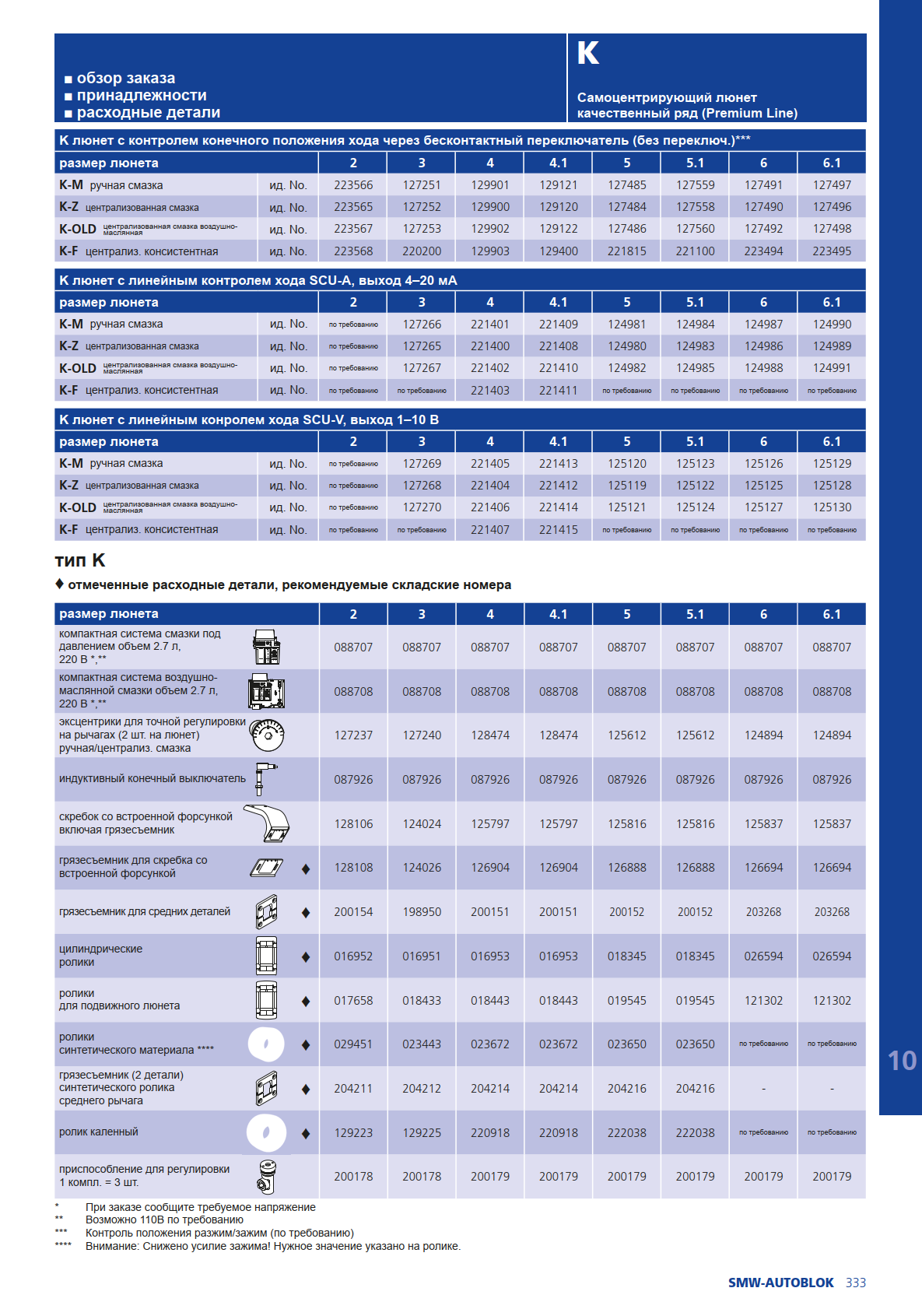

Люнет K-Z 2 (Premium Line) самоцентрирующийся 25-180 (max 188) мм централизованная смазка SMW-AUTOBLOK

Люнет K-Z 2 (Premium Line) самоцентрирующийся 25-180 (max 188) мм централизованная смазка SMW-AUTOBLOK

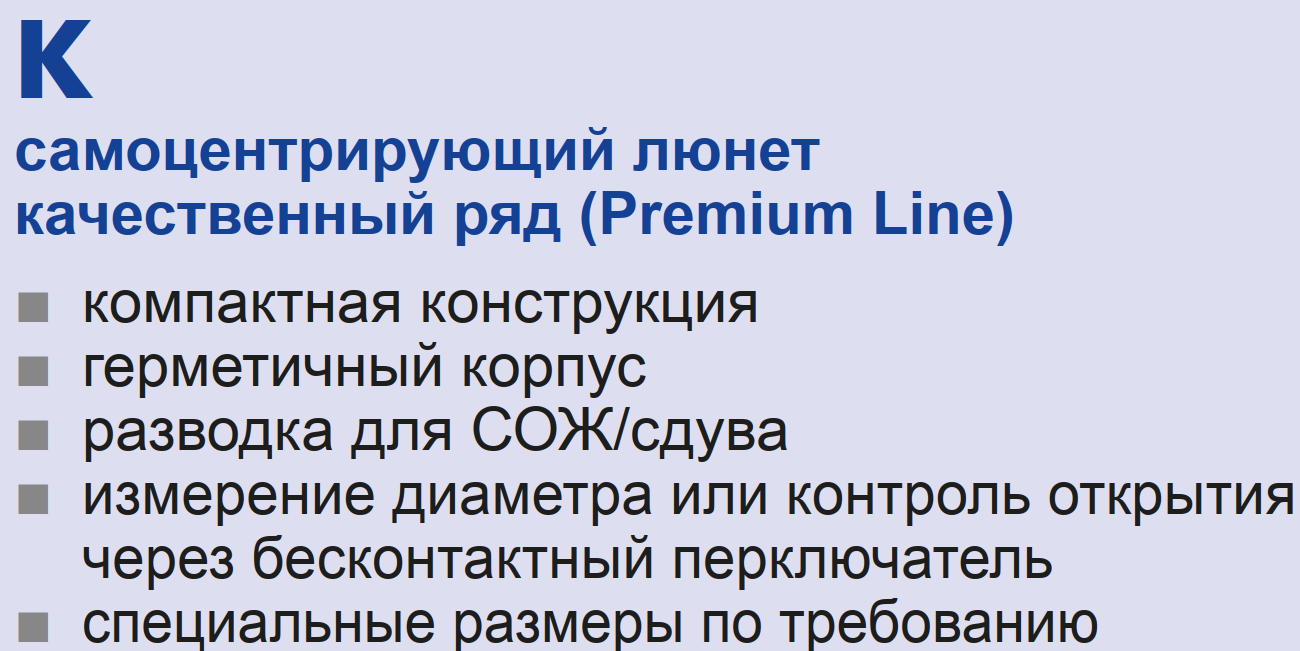

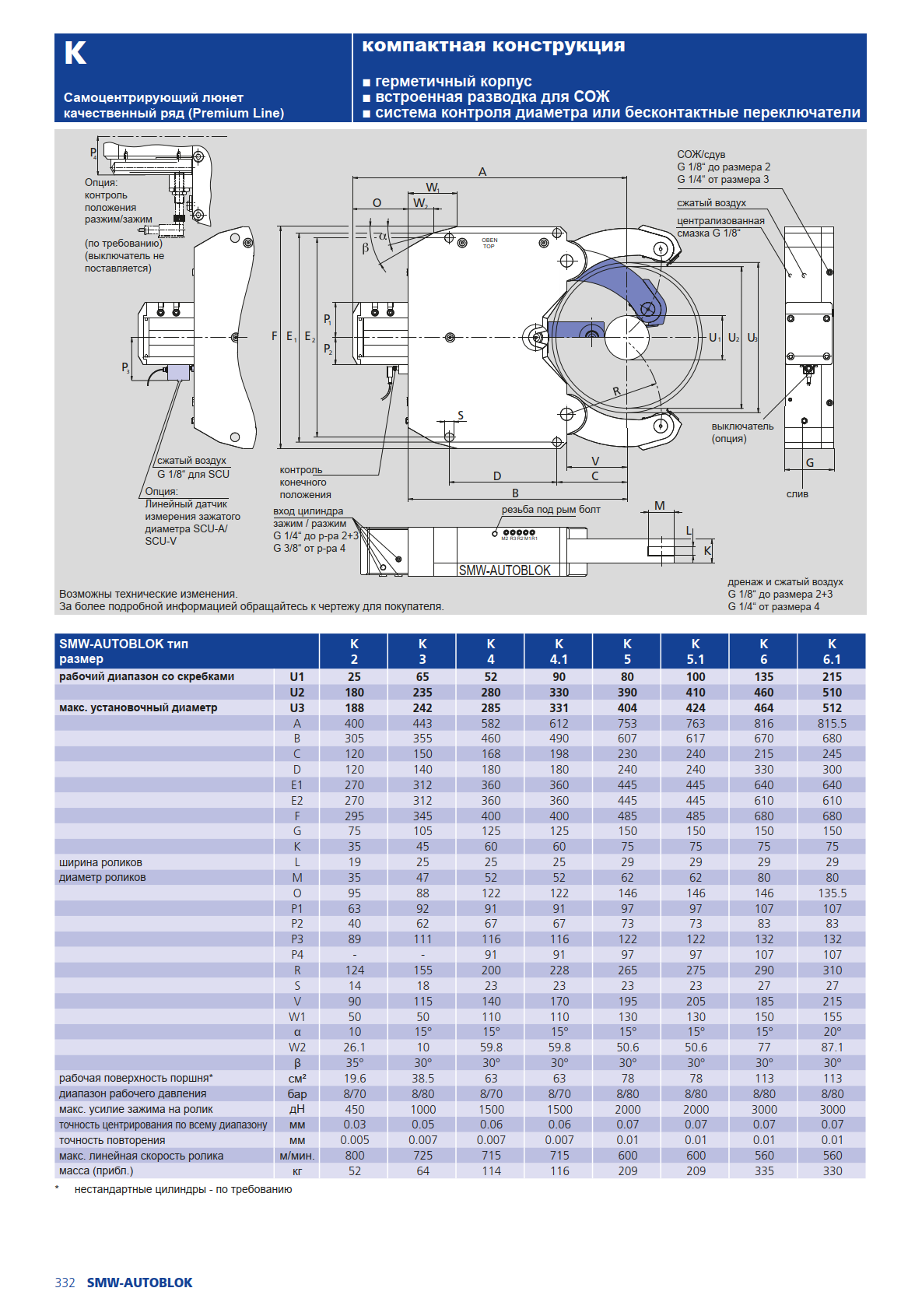

Люнет с большим диапазоном зажима и контролем конечного положения хода через бесконтактный переключатель

Привод осуществляется встроенным гидравлическим или пневматическим цилиндром с контролем хода поршня и предохранительным клапаном.

Установка

Установка скобы люнета:

Точность люнета помимо прочего зависит от качества изготовления несущей скобы.

Необходимая жесткость и ориентирование плоскости люнета под прямым углом к оси центров станка являются важными условиями.

Опасность повреждения: Проверьте плоскостность посадочной поверхности, иначе люнет будет искривлен.

Проверьте правильное ориентирование под прямым углом к оси центров станка посадочной поверхности скобы в двух направлениях циферблатным индикатором. При необходимости отрегулируйте или обработайте заново скобу люнета.

SMW-AUTOBLOK поставляет подготовленные скобы для применения на различных станинах. Дополнительно по требованию заказчика для быстрого и легкого позиционирования люнета к линии центров станка мы предлагаем встроенное в скобу SMWAutoblok регулирующее устройство. Регулируемые форсунки для смыва стружки и их разводка могут также быть предусмотрены по требованию.

Установка люнета на скобу:

На верхней стороне люнета находится резьба под рым-болт.

Люнет должен устанавливаться на скобу согласно нанесенной на корпус стрелке.

Применяйте только крепежные болты класса 12.9 со специальными шайбами. (Входят в комплект поставки)

Рекомендуемый момент затяжки обозначен на корпусе люнета и не должен превышаться!

Общие указания:

• Никогда не зажимайте люнет, если деталь вращается на больших оборотах: внезапное ускорение роликов может привести к повреждению и пометке внешней поверхности.
• Никогда не передвигайте зажатый люнет в осевом направлении, если деталь не вращается. Это повредит наружную поверхность роликов.
• По требованию безопасности обработка внутреннего диаметра или конца детали должна производиться в люнете с предохранительным клапаном для ее удержания в случае внезапного падения давления.

Регулировка люнета/регулировка линии центров

• 1-й шаг Зажмите проверочный пруток/оправку в патроне и удерживайте ее центром задней бабки.
• 2-й шаг Установите два циферблатных индикатора под 90° и проверьте концентричность. Выставьте индикаторы на “0” и оставьте в этом положении.
• 3-й шаг Ослабьте крепежные болты люнета на его скобе так, чтобы он передвигался по посадочной поверхности без отрыва. Зажмите проверочный пруток/оправку люнетом. Слегка затяните крепежные болты. Отведите центр задней бабки. Откорректируйте отклонения, указанные индикаторами, тонкой регулировкой люнета.
• 4-й шаг Затяните крепежные болты и повторите процедуру до достижения требуемой точности. Следите за правильным затяжным моментом

При смене диаметра зажима, положения люнета или зажимного давления бывает необходимым дополнительно отрегулировать положение люнета по линии центров

Для легкой и точной регулировки рекомендуем применение скоб с нашим устройством точной регулировки.

Регулировка зажимного давления

В соответствии с весом детали, частотой вращения шпинделя, длиной детали и усилием резания зажимное давление на клапане перемены давления станка должно регулироваться.

Частота вращения шпинделя

Макс. частота вращения для люнета является функцией линейной скорости его роликов. Она равна линейной скорости зажимного диаметра.Превышение максимальной линейной скорости может привести к аварии и повреждению люнета и обрабатываемой детали.
