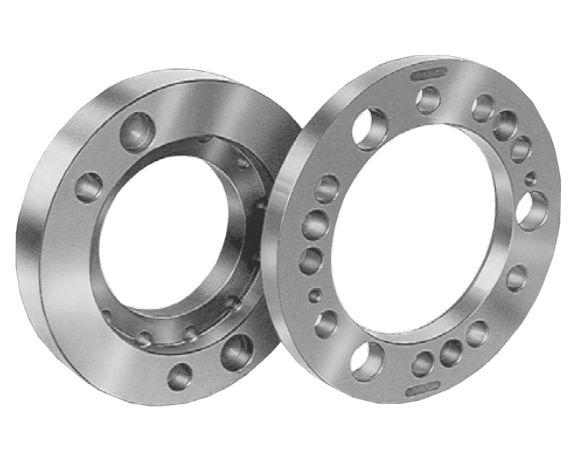

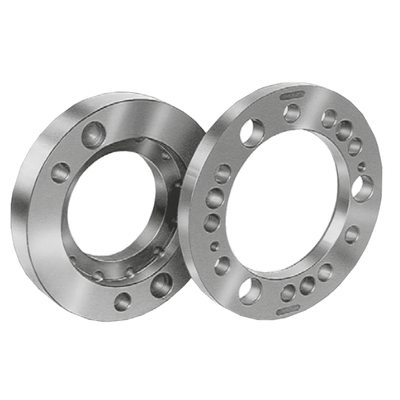

24152000 Переходный фланец A5 типа FF2 (крепление на уменьшение) SMW-AUTOBLOK

Переходной фланец SMW-AUTOBLOK 24152000 FF2 предназначен для установки токарных патронов на шпиндели станков, у которых посадочный размер меньше, чем у патрона.

Фланцы серии FF с коротким конусом соответствуют стандартам DIN 55026 / ISO 702-1 (тип A) и обеспечивают высокоточное и жёсткое соединение между шпинделем и патроном.

Применение / Преимущества для покупателя

• Переходные фланцы с посадкой на короткий конус (DIN 55026 / ISO-A 702/1)

• Облегчают установку патрона на шпиндель станка

• FF1 — прямая посадка

• FF2 — посадка на уменьшение (адаптация большего патрона к меньшему шпинделю)

• FF3 — посадка на увеличение

• Высокая точность центрирования и надёжность соединения

• Позволяют использовать один и тот же патрон на нескольких станках

Технические характеристики

• Тип фланца: FF2 — крепление на уменьшение

• Посадочный стандарт: DIN 55026 / ISO 702-1 (короткий конус тип A)

• Размер интерфейса: A5

• Материал: сталь, цементированная и шлифованная (до Ø 220 мм)

• Обработка: высокая точность всех посадочных и сопрягаемых поверхностей

• Назначение: установка на шпиндели меньшего размера, чем патрон

• Поверхность: закалённая, шлифованная, с антикоррозийной защито

Используется, когда конец шпинделя меньше, чем посадочное место патрона.

Фланец типа FF2 сначала крепится к шпинделю, после чего на него устанавливается патрон — обеспечивая точное центрирование и надёжную передачу усилия при зажиме.
