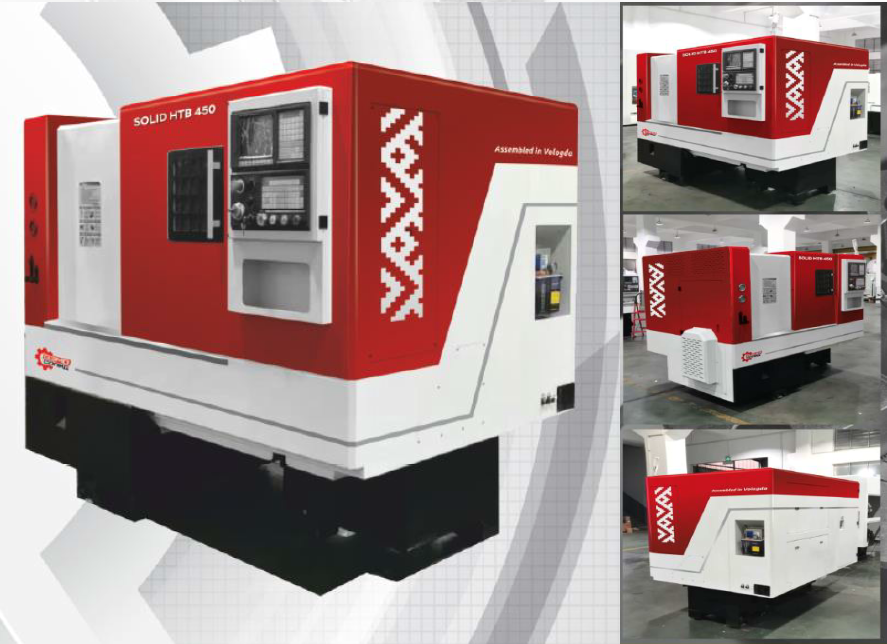

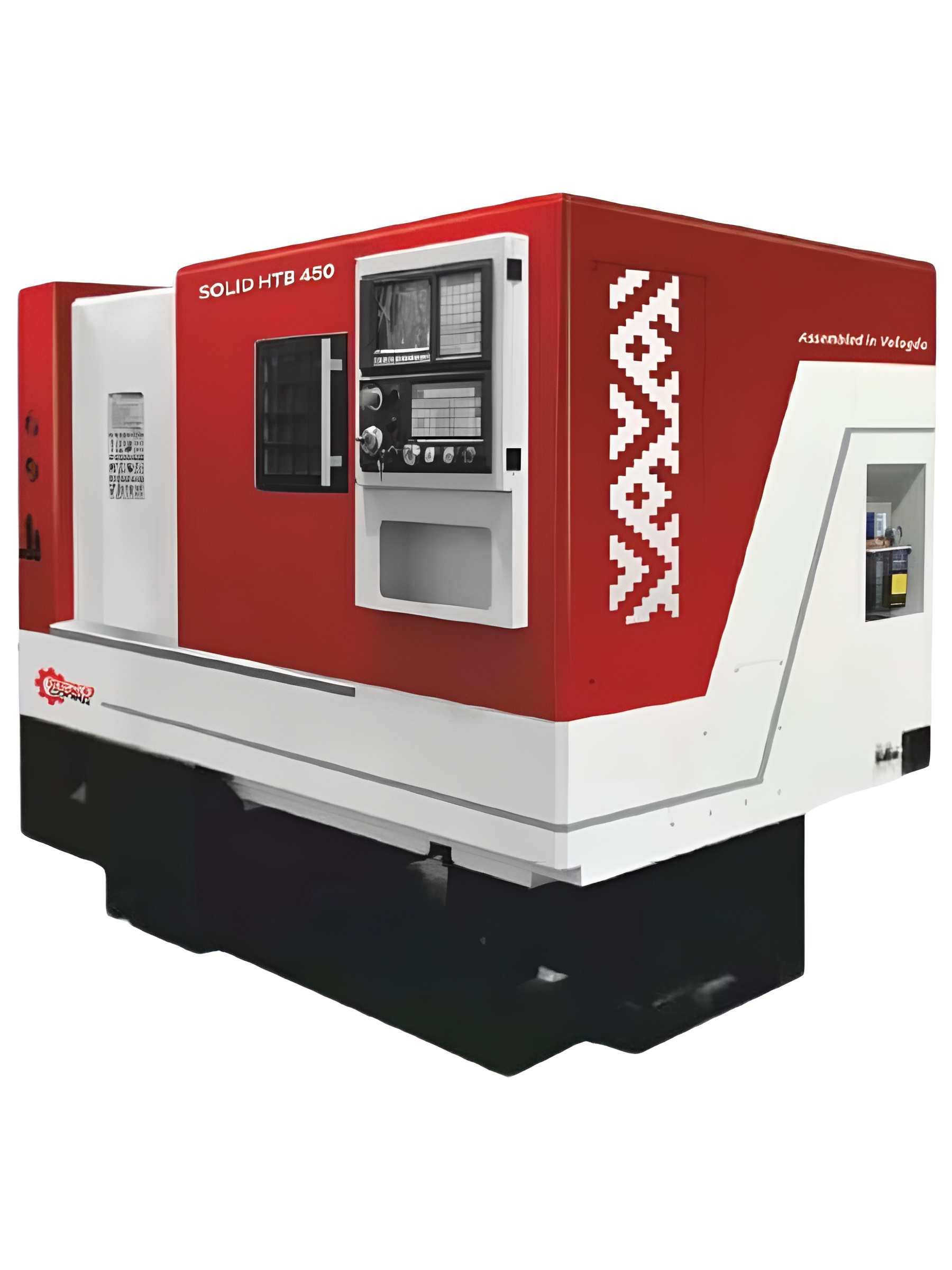

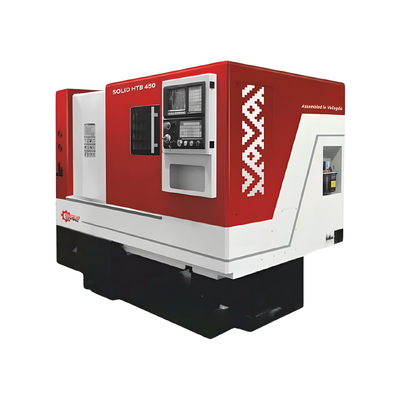

HTB 450A Токарный станок с наклонной станиной с ЧПУ SOLID

HTB 450A Токарный станок с наклонной станиной SOLID

HTB450 — высокоточный токарный станок с ЧПУ и наклонной станиной, разработанный по принципу двухосевой обработки с полузамкнутым контуром. Модель сочетает в себе высокую жёсткость, стабильность термической геометрии и точность, что делает её идеальной для серийной и мелкосерийной обработки деталей различной сложности.

1. Основные элементы конструкции — станина, седло, основание шпинделя и задняя бабка — обрабатываются на высокоточных фрезерных станках и центрах OKUMA, что обеспечивает высокое качество сборки и долговечность.
2. Продуманная кинематика, модернизированная конструкция и усиленные элементы гарантируют длительное сохранение геометрической точности и плавность хода.
3. Станок построен по модульному принципу, что позволяет конфигурировать его под задачи заказчика: доступна установка поворотной задней бабки, пневматических створок и крышки, подачи СОЖ через шпиндель под давлением, а также опционального приводного инструмента и контршпинделя.

Технические характеристики HTB450

Диапазон обработки:

• Максимальный диаметр вращения над станиной: 450 мм
• Максимальный диаметр обработки: 260 мм (вал) / 360 мм (диск)
• Максимальная длина обработки: 330 мм

Шпиндель:

• Тип: ISO A2-6
• Размер патрона: 8 дюймов
• Частота вращения шпинделя: от 35 до 3500 об/мин
• Диаметр переднего подшипника шпинделя: 85 мм
• Диаметр отверстия в шпинделе: 65 мм
• Максимальный диаметр прутка: 50 мм
• Мощность главного шпинделя: 7,5 / 11 кВт
• Крутящий момент: до 143 Н·м

Подачи и перемещения:

• Быстрые перемещения: до 20 м/мин
• Рабочие подачи: от 0 до 9 м/мин
• Перемещения по осям: X — 220 мм, Z — 360 мм

Револьверная головка:

• Количество позиций: 12
• Тип смены инструмента: любое положение, серводвигатель
• Время смены инструмента: 0,45 сек (соседний), 1,2 сек (противоположный)
• Максимальный размер инструмента: 25×25 мм
• Максимальный диаметр расточного инструмента: 32 мм

Задняя бабка:

• Ход пиноли: 100 мм
• Диаметр пиноли: 75 мм
• Конус пиноли: MT 5
• Усилие поджатия: от 750 до 1800 Н

Направляющие и ШВП:

• Линейные направляющие X/Z: 35 мм
• Расстояние между направляющими: 210 мм
• ШВП по осям X/Z: Ø32×10 мм

Точность:

• Точность позиционирования по X/Z: 0,008 мм
• Повторяемость: 0,005 мм
• Круглость: 0,004 мм
• Цилиндричность: 0,012 мм
• Плоскостность: 0,0135 мм

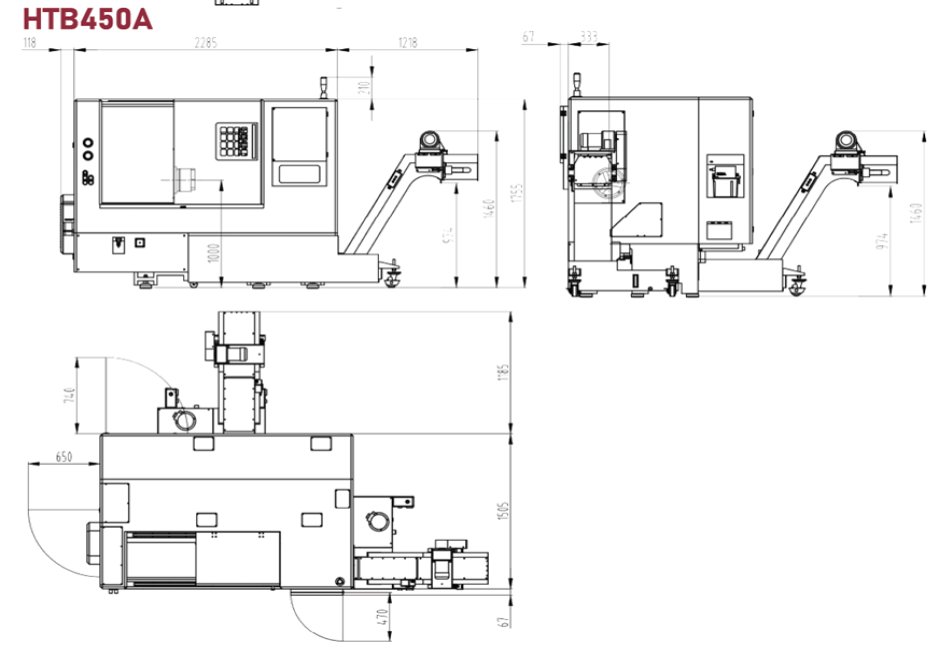

Габариты и масса:

• Размеры (Д×Ш×В): 2578×1525×1755 мм
• Масса: 3000 кг
