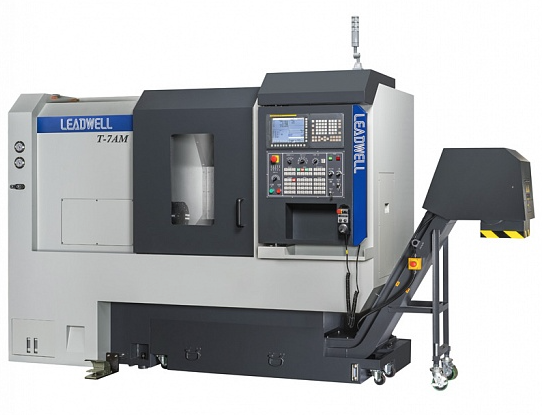

Leadwell T-7iM токарный станок с ЧПУ, VDI40

Наклонная чугунная станина

Массивной станина и вес станка в 2700 кг обеспечивают жесткость обработки

Leadwell использует ШВП от таких известных производителей, как THK, IBL, STAR и HIWIN Все шарико- винтовые передачи преднатянутого типа

Leadwell применяет в своих станках серии T направляющие Bosch Rexroth/STAR (Германия)

Револьверная головка VDI40 c приводным инструментом

Для закрепления державок с призматическим хвостовиком (резцов) можно использовать:

блоки правые B1 (B5) - для левых державок (режужая пластина на державка будет смотреть на оператора, необходимо делать реверс вращения при сверлении правым сверлом)

блоки правые перевернутые B3 (B7) - для правых державок (режущая пластина на державка будет смотреть вниз, шпиндель вращается в одну и туже сторону при сверлении и точении)

приводные блоки радиальные - правые типа BR ("утопленные", OFFSET)

• Если наружный диаметр хвостовика инструмента 25 на 150 мм в длину, то максимальный обрабатываемый диаметр 285 мм
• Если имеется смежная расточная оправка, то максимальный обрабатываемый диаметр 136 мм
• Если имеется смежная расточная оправка относительно хвостовика режущего инструмента для обработки внутреннего диаметра, то максимальный обрабатываемый диаметр 156 мм
• Если хвостовик инструмента расточной оправки имеет смежную расточную оправку, то максимальный обрабатываемый диаметр 156 мм

Шпиндель картрижного типа

• Leadwell производит шпиндели, оснащая их прецизионными подшипниками класса P4 от таких известных фирм как SKF, NSK, FAG.
• Торец шпинделя А6 как раз для патрона 250 мм - патрон в компалете (через фланец можно установить и 200, и 315 мм)

Конус задней бабки Морзе 5

Жесткая массивная задняя бабка установлена на отдельных нижних направляющих станины. Литая конструкция, большой диаметр пиноли, прецизионный конус Морзе, программируемая гидравлическая система поджатия

Технические характеристики
